HG106C霍尔效应模拟传感器产品概述
一、产品核心定位

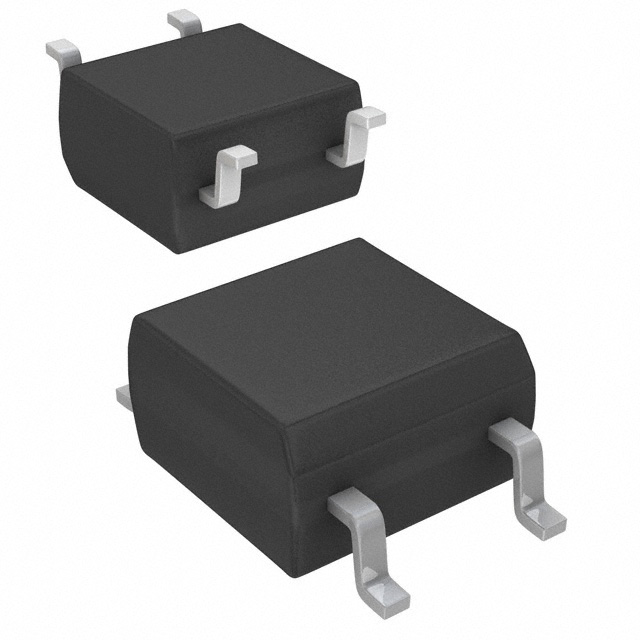

HG106C是日本AKM（旭化成微电子）推出的线性霍尔效应模拟传感器，采用紧凑4引脚小外形封装（4SOP），核心优势在于宽温稳定输出与连续磁场检测能力，区别于开关型霍尔器件的通断信号，其输出电压与输入磁场强度成线性比例，可直接反映磁场的连续变化量，适配汽车、工业控制等对精度与环境适应性要求严苛的场景。
二、关键技术特性
- 线性霍尔核心：基于砷化镓（GaAs）霍尔元件的磁电转换原理，输出电压与磁场强度（Gauss）呈严格线性关系，无开关延迟，响应带宽达10kHz以上，可捕捉快速磁场变化；
- 超宽温范围：工作温度覆盖**-40℃~+125℃**，满足汽车级（AEC-Q100）与工业级环境要求，极端温差下输出漂移控制在±0.5%FS以内；
- 低功耗设计：静态电流典型值<10μA，兼容2.7V~5.5V宽电源电压，适配电池供电或低功耗系统；
- 抗干扰强化：内置LC滤波电路，抑制电磁干扰（EMI）与电源噪声，输出纹波<5mV；
- 环保封装：4SOP封装符合RoHS标准，无铅无卤，尺寸仅2.9×4.0×1.5mm，适配高密度PCB布局。
三、核心参数详解
类别 参数名称 典型值/范围
电源特性 工作电压 2.7V~5.5V 静态电流 <10μA（25℃）
输出特性 线性输出范围（5V供电） 0.5V~4.5V 灵敏度 1.0mV/G（磁场强度单位） 线性度误差 <±1%FS
环境参数 工作温度 -40℃~+125℃ 存储温度 -55℃~+150℃
封装特性 封装类型 4SOP（引脚间距0.8mm） 耐振动/冲击 20G（10~2000Hz）/100G（1ms）
四、典型应用场景
汽车电子：
- 节气门位置检测：实时监控发动机节气门开度，优化燃油喷射效率；
- 踏板位置传感器：检测加速/制动踏板行程，支撑电子稳定控制系统（ESC）；
- 电机电流检测：无接触检测电动助力转向（EPS）电机电流，避免接触损耗；
工业控制：
- 线性位移检测：搭配磁条/磁体，检测机械臂、阀门的线性行程（量程可达±100mm）；
- 液位监测：通过浮子带动磁体，间接检测工业储罐、液压系统液位，避免液体接触；
消费电子：
- 智能家电：洗衣机水位检测、空调风门位置控制；
- 便携式设备：智能手环姿态检测（倾斜角度）、电动牙刷压力反馈。
五、可靠性与使用注意事项
可靠性验证：
经过1000小时高温老化测试（125℃），输出特性变化<±0.3%；符合AEC-Q100 Grade 1标准，可长期在汽车发动机舱等严苛环境使用；
焊接与布局：
- 回流焊峰值温度≤260℃（时间<10s），手工焊温度≤350℃（时间<3s）；
- PCB焊盘设计：引脚间距0.8mm，焊盘宽度0.6mm，避免虚焊；
抗干扰措施：
- 电源引脚并联0.1μF陶瓷电容，减少电源噪声；
- 传感器周围5cm内避免强磁元件（如电机、变压器），必要时增加磁屏蔽；
静电防护：
操作时佩戴防静电手环，避免ESD损坏内部电路（抗ESD能力：接触放电≥2kV，空气放电≥8kV）。
HG106C凭借宽温、线性、小体积的综合优势，成为汽车、工业领域磁场检测的高性价比选择，尤其适合对成本敏感但要求严苛的量产场景。
