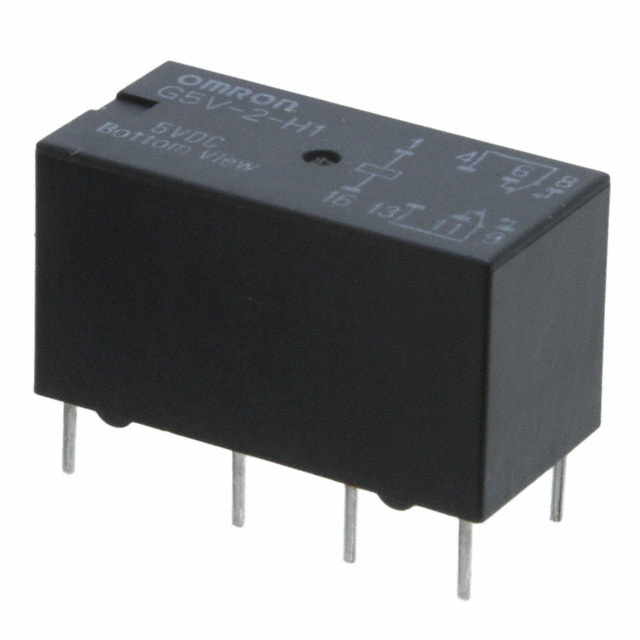

G5V-2-H1 DC5 产品概述
G5V-2-H1 DC5是由Omron Electronics Inc-EMC Div制造的一款高性能微型信号继电器。该产品主要应用于自动化控制、消费电子、工业设备和通讯设备等领域。其设计既注重功能性又兼顾了用户的安装需求，使其成为广泛使用的电气开关元件。
1. 产品基本信息
G5V-2系列继电器采用通孔安装类型，适合各种电路板的布局，同时其密封等级为密封式-全部，保障了在恶劣环境下的可靠性和稳定性。该系列的继电器线圈电压为5VDC，适合低压电源应用，线圈电流为30mA，具有较低的功耗，有助于延长设备的电池使用寿命。
2. 触头配置与性能参数
G5V-2-H1 DC5具备DPDT（双刀双掷）触头外形，能够实现多路开关的控制，这使得其在要求同时控制多个电路的应用中表现出色。该继电器的额定接触电流为1A，其最大开关电压可达125VAC和125VDC，适用于多种电压等级的电路切换。
产品触头材料采用银（Ag）和金（Au）涂层，具有优异的导电性和抗氧化能力，确保了长时间使用下的可靠接触及较低的接触电阻。此外，G5V-2-H1还具备相对较短的工作时间（约7ms）和释放时间（约3ms），保证控制信号能够迅速响应，提高了开关速度，适合高速切换的需求。
3. 电气特性
该继电器的线圈电阻为167Ω，配合其低压操作特性，使得其在额定工作电压和当前条件下的发热量处于可接受范围。这一特性使得G5V-2-H1 DC5继电器在连续工作状态下，可靠性更高。
在继电器的吸合和释放过程中，G5V-2-H1需要的必须吸合电压为3.75 VDC，必须释放电压为0.25 VDC，这一设计优化了电路的灵活性，确保了极低的电压操作特性，适应不同环境和电源的波动。
4. 工作环境
G5V-2-H1的工作温度范围为-25°C至70°C，使得其可以在多种气候条件下稳定工作。无论是在高温或低温环境中，该继电器均可保证其性能的一致性。这一特性使其在工业环境下应用更加广泛，尤其适合于温度变化频繁的地区。
5. 应用领域
由于其卓越的电气性能和稳定性，G5V-2-H1 DC5继电器广泛应用于：
- 自动化设备：如工业控制系统、机械装置等
- 消费电子：如家用电器、音响系统等
- 通讯设备：如调制解调器、无线路由器等
- 测试设备：用于信号切换和电流测量等
6. 总结
G5V-2-H1 DC5继电器凭借其优异的设计和可靠的性能，成为电气组件中不可或缺的一部分。其低功耗、高效能、高可靠性的特点使其在电子设备的控制与管理中发挥着重要的作用。作为Omron品牌的一员，G5V-2-H1继电器不仅代表了高品质的工程技术，同时也是广大制造商和工程师信赖的选择。无论是在新产品开发还是现有系统的升级中，G5V-2-H1 DC5都是一个理想的开关解决方案。
