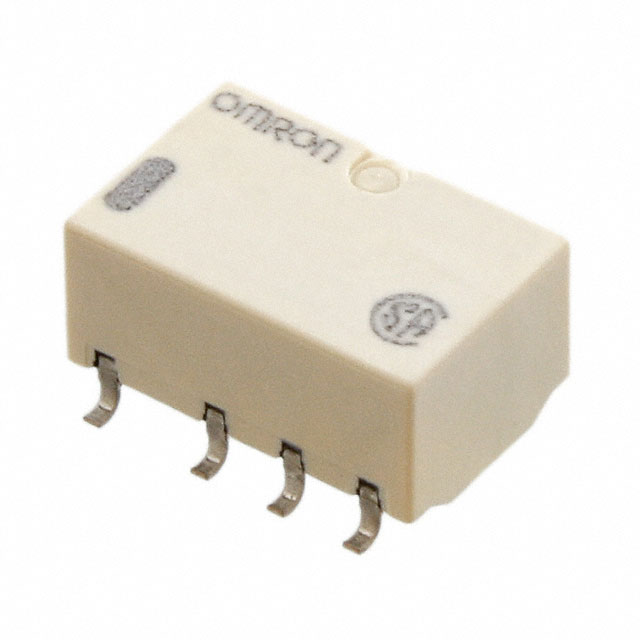

G6K-2F-Y DC5 产品概述

G6K-2F-Y DC5 为 OMRON（欧姆龙）系列小型电磁继电器，属于 DPDT（双刀双掷，2C）类型，专为电信、信号切换与低功耗应用设计。该型号在保持小体积的同时提供稳定的接触性能和快速响应特性，适合需要可靠低电平信号切换与节能线圈驱动的场合。

一、主要电气参数

• 线圈电压：5 VDC
• 额定线圈功率：100 mW（低功耗设计）
• 线圈电阻：237 Ω → 线圈电流约 5 V / 237 Ω ≈ 21 mA（典型）
• 触点形式：两组转换（DPDT / 2C）
• 触点容量（电阻负载）：300 mA @ 125 VAC；1 A @ 30 VDC
• 最大切换电压：60 VDC；125 VAC
• 最大切换电流：1 A
• 接触电阻：100 mΩ（典型）
• 触点材料：银 + 镀金（提高低电流下的接触可靠性）
• 动作时间：约 3 ms
• 释放时间：约 3 ms

二、机械及环境特性

• 工作温度范围：-40 ℃ 至 +70 ℃（宽温工作能力，适应多种环境）
• 封装/外形：未知（使用前请参阅原厂机械图和引脚图以确认安装和尺寸）
• 快速的动作/释放时间使其适合对响应速度有要求的系统，如电信交换和测试设备

三、设计与应用建议

• 低功耗线圈（约 100 mW / ~21 mA）便于直接由 MCU 或低功耗驱动器控制，但建议仍使用达林顿/晶体管或驱动 IC 以减小 MCU 负载并保证驱动抗干扰能力。
• 线圈为直流线圈，驱动时须并联反向保护二极管或采用瞬态抑制器以吸收断电时产生的反向尖峰，保护驱动电路。
• 触点采用银+镀金处理，适合切换微弱信号或低电流场合（如传感器信号、音频/控制信号），在要求更高耐蚀性或更大电流的应用中仍应参考原厂寿命与耐久数据。
• 由于最大切换电流为 1 A，直流电压上限 60 VDC，适用于多数信号级与小功率直流负载；切换交流电源时请注意对应的交流额定值与负载类型（电阻性/感性）。

四、典型应用场景

• 电信设备中的线路切换与分配
• 仪器仪表与测试设备的信号通断切换
• 低功耗测控系统、嵌入式平台的继电控制
• 需要双路隔离或极性切换的电路（利用 DPDT 的双刀功能实现输入/输出极性/路由切换）
• 音频/信号路由中要求低接触电阻与抗氧化性的场合

五、选型与验证要点

• 确认使用场景的电气负载类型（电阻性、容性或感性），对感性负载请考虑吸收回路与电弧抑制措施以延长触点寿命。
• 验证所需的机械尺寸、引脚排列与安装方式，应参照 OMRON 原厂数据手册以确保与 PCB/机械结构兼容。
• 若对寿命（机械寿命、电气寿命）或耐振动、耐冲击有严格要求，请索取并审阅原厂的性能曲线与可靠性测试数据。
• 对于关键通信或安全相关应用，建议进行样机测试以验证在目标工作条件下的长期稳定性与接触可靠性。

总结：G6K-2F-Y DC5 为一款面向电信与信号切换的低功耗 DPDT 继电器，特点为 5 V 低电压线圈、约 100 mW 的能耗、快速响应以及银+镀金触点所带来的良好低电平信号性能。封装与机械细节请参考 OMRON 官方数据手册以完成最终的电路与结构设计验证。
