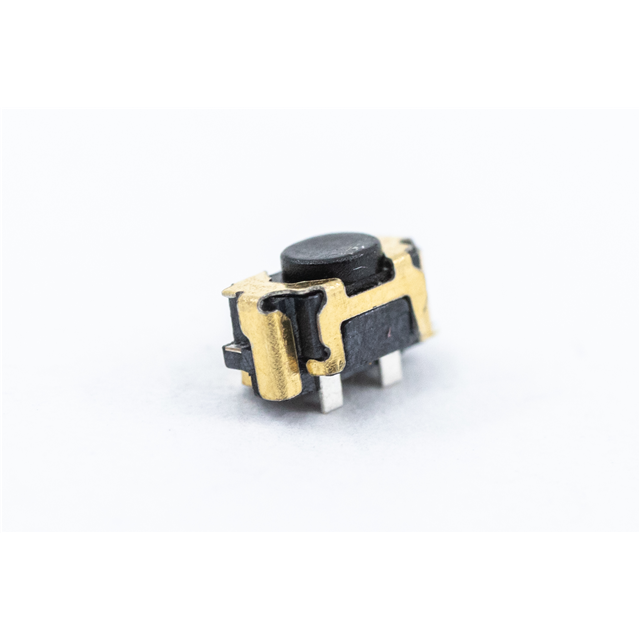

TL4115AF160Q轻触开关产品概述
一、产品定位与核心特性
TL4115AF160Q是E-Switch推出的低行程单刀单掷轻触开关，专为小型化、高可靠性的低压控制场景设计。核心特性聚焦“紧凑安装+快速触发+长寿命”，适配消费电子、车载、工业控制等多领域的小电流通断需求，尤其适合对操作行程敏感、需频繁按压的设备。
二、基础参数详解
该开关的关键参数明确了应用边界与性能表现，具体如下：
- 电路结构：单刀单掷（SPST）——仅实现“通/断”简单切换，无功能冗余，适配基础控制逻辑（如电源通断、模式切换）；
- 按钮形状：圆形按钮——操作区域直观，手指按压定位精准，减少误触概率，符合人机工程学；
- 触发作用力：1.6N——适中力度，既避免过轻误触（如口袋中误按），又不会因过重增加操作疲劳，适合日常频繁使用；
- 安装方式：立贴（R/A SMT，直角表面贴装）——引脚垂直于PCB，仅占用少量垂直空间，适配紧凑型设备（如智能手环、遥控器）；
- 电气参数：触点电流50mA、额定电压12V——属于低压小电流范畴，适配单片机IO口控制、LED驱动等低功耗电路，无需额外功率器件；
- 引脚样式：SMD接片——焊接面积大，可靠性高，减少虚焊风险，适配自动化贴装与回流焊工艺；
- 工作寿命：60万次——假设每天按压100次，可稳定使用约16年，满足长期频繁操作需求；
- 温度范围：-30℃~+85℃——宽温设计，适应户外低温（如冬季车载）、工业高温（如设备舱内）等极端环境。
三、结构设计与安装优势
TL4115AF160Q的结构围绕“小型化+易安装”展开：
- 立贴安装：直角SMD引脚无需水平占用PCB空间，仅需垂直方向预留位置，适配超薄设备（如智能手表侧边按键）；
- 低行程触发：“LOW TRAVEL”设计使触发行程<0.5mm，按压响应快，可实现快速连续操作（如游戏机手柄连发）；
- 一体化按钮：按钮与本体集成，无需额外装配按钮帽，减少零件数量与故障点，降低组装成本；
- 接片引脚可靠性：比传统插针式更易焊接，抗振动性能更好，适合车载、手持等易振动场景。
四、电气性能与可靠性验证
该开关的可靠性源于E-Switch的工艺积累：
- 触点稳定性：标配镀金触点，减少氧化与接触电阻，长期使用无“接触不良”“按键失效”问题；
- 宽温可靠性：-30℃时触发力度稳定，+85℃时无塑料变形、触点粘连风险，符合IEC 61000-4-2环境测试标准；
- 寿命测试：通过60万次按压测试（IEC 60669-1标准），未出现按键塌陷、触点磨损，性能衰减率<5%。
五、典型应用场景
TL4115AF160Q适配多场景需求：
- 消费电子：电视/空调遥控器（电源/模式键）、智能手环/手表（侧边功能键）、机顶盒（操作按键）——需小型化、长寿命；
- 车载电子：中控小按键（空调模式、音量微调）、仪表盘辅助键——需宽温（-30℃~+85℃）、抗振动；
- 工业控制：小型控制面板（传感器调试键、PLC辅助输入）——需长寿命（60万次）、稳定可靠；
- 医疗设备：便携式监护仪（操作键）、小型诊断仪器（模式切换键）——需低功耗（50mA）、无接触污染风险。
六、总结
TL4115AF160Q以“低行程、高寿命、宽温、紧凑安装”为核心优势，精准匹配低压小电流控制场景。无论是消费电子的日常操作，还是工业/车载的极端环境，均能提供稳定可靠的通断控制，是小型化设备按键设计的优选方案。
