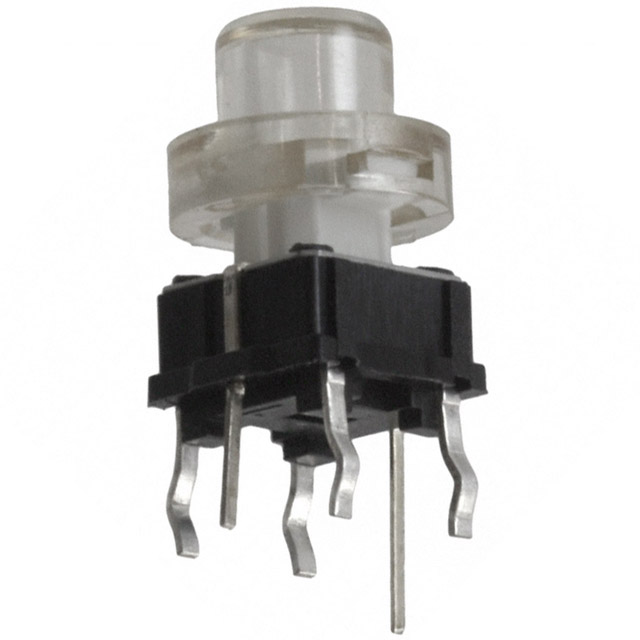

TL1265BQSCLR
图片源于供应商或网络,实物可能存在差异,请以实物为准

TL1265BQSCLR

购买数量

总价金额： ￥ 0


样品申购


收藏

推荐替代

查看更多 >
暂无推荐
E-Switch

品牌:

E-Switch

型号:

TL1265BQSCLR

编号:

D4748930

包装:

散装

批号:

-

封装:

-

描述:

SWITCH TACTILE SPST-NO 0.05A 12V

数据手册
  • 产品参数
  • 数据手册PDF

详细描述：顶部触动 触摸开关 SPST-NO 通孔


产品参数

产品属性 属性值
不同电压时额定接触电流 0.05A @ 12VDC
侵入防护 -
制造商 E-Switch
包装 散装
基本产品编号 TL1265
外形 7.00mm x 6.80mm
安装类型 通孔
工作温度 -20°C ~ 70°C
开关功能 关-瞬时
开关行程 0.20mm
操作力 160gf
机械寿命 500，000 次循环
照明 发光
照明电压（标称值） 3.5 VDC
照明类型，颜色 LED，蓝
特性 透明盖
电路 SPST-NO
端接样式 PC 引脚
系列 TL1265
致动器方向 顶部触动
致动器材料 -
致动器离 PCB 高度，垂直 12.00mm
致动器类型 圆形按钮
致动器长度，直角 -
零件状态 在售

PDF描述： 顶部触动 触摸开关 SPST-NO 通孔

产品概述

TL1265BQSCLR — E‑Switch 单刀单掷带灯触摸开关产品概述

一、产品简介

TL1265BQSCLR 是 E‑Switch 提供的一款带蓝色指示灯的微动触觉开关，结构为单刀单掷（SPST‑NO），主要用于直插（PCB 插入式）安装场合。开关外形为圆形按钮，触感明确，适合需要短行程、可靠触点的按钮控制应用。

二、主要参数

  • 电路结构：单刀单掷（SPST，常开）
  • 触点电流：50 mA（最大）
  • 额定电压：12 VDC
  • 按钮形状：圆形按钮，触发力约 1.6 N
  • 外形尺寸：长 6.8 mm × 宽 7.0 mm × 高 5.8 mm
  • 灯色：蓝色指示灯（内部 LED）
  • 引脚样式：PC 引脚（直插穿板）
  • 工作温度范围：-20 °C 至 +70 °C

三、产品特点

  • 小型化、低剖面设计，节省 PCB 布局空间；
  • 触发力适中（1.6 N），具备良好的按压手感与清晰的触觉反馈；
  • 内置蓝色指示灯，可在开关触发或常亮状态下提供视觉状态指示（使用时需外接限流电阻）；
  • PC 引脚直插设计便于手工装配或波峰/回流焊接后的固定与连接。

四、典型应用场景

  • 消费电子：遥控器、小型家电、便携设备控制面板；
  • 工业控制：仪表、人机界面按键输入；
  • 通信与网络设备：面板按键、复位/功能开关；
  • 其他：任何要求小电流、低电压控制和状态指示的场合。

五、安装与焊接建议

  • 建议遵循通用直插元件的焊接工艺，尽量缩短焊接时引脚在高温下的停留时间；
  • 内置 LED 需要外接限流电阻，避免超过额定电流（50 mA 为触点最大额定，LED 电流应远低于此值）；
  • 焊后建议进行清洗以去除焊剂残留，避免影响灯光和触点可靠性；
  • 安装时注意按键行程与面板间隙，避免长期偏压造成行程变化。

六、使用注意事项

  • 不适合承载高电流或高电压负载，使用时请在额定范围内工作；
  • 避免在超过推荐环境温度范围的条件下长期使用，以免影响寿命与接触可靠性；
  • 存储与装配过程中注意防潮、防静电，避免直接接触或冲击按键机构。

七、采购与售后

型号：TL1265BQSCLR，品牌：E‑Switch。包装数量、可用的引脚长度和详细数据手册（Mechanical drawing、引脚排列、LED 极性和建议限流值）请向授权代理或供应商确认，以获取完整的技术资料和验收测试建议。
