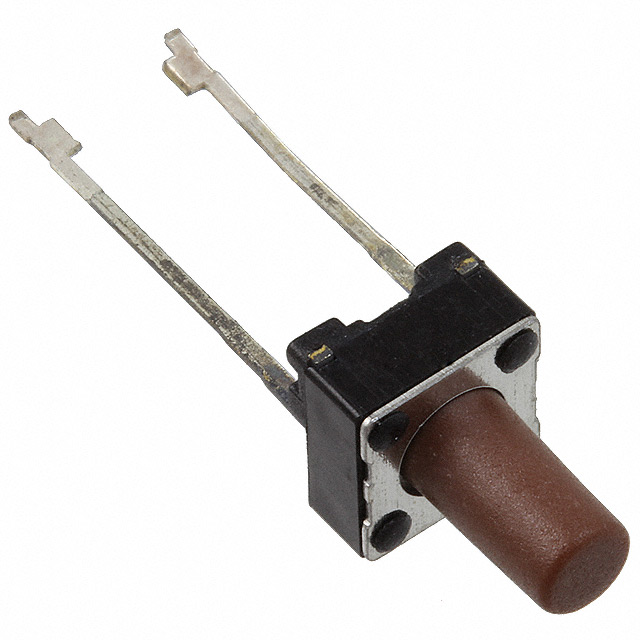

E-Switch TL59BF100Q 轻触开关产品概述
一、产品核心定位与典型应用
TL59BF100Q是E-Switch TL59系列中的一款小型化轻触开关，主打小信号控制场景的紧凑设计与可靠性能。其核心为SPST-NO（单刀单掷常开）瞬时动作结构，适用于对体积、操作手感要求较高的电子设备，典型应用包括：
- 消费电子：遥控器、智能手环、便携式音频设备的功能按键；
- 小型仪器：手持测试仪、医疗监护仪的轻触控制键；
- 智能家居：智能开关面板、传感器模块的状态切换键；
- 工业控制：小型PLC、传感器节点的信号触发开关。
二、关键电气与机械参数解析
2.1 电气性能
- 电路类型：SPST-NO（常开），未按压时触点断开，按压时导通，松开后自动复位断开（瞬时动作特性）；
- 额定接触电流：0.05A @ 12VDC，明确了最大允许电流与直流电压范围，需注意避免超额定值（如交流电压或大电流应用需选型其他型号）；
- 零件状态：有源（量产可用，非停产或样品状态，供应稳定）。
2.2 机械性能
- 操作力：100gf（约0.98N），属于轻操作力设计，按压手感柔和，适合频繁操作（如遥控器日均100次按压），不会造成手指疲劳；
- 开关行程：0.25mm（短行程），按压反馈清晰但行程短，适配紧凑空间内的按键布局（如智能手表内部）；
- 机械寿命：100,000次循环，满足一般消费类产品3-5年使用需求（按日均100次计算，可用约2.7年）；
- 致动器高度：垂直方向离PCB高度9.50mm，高度适中，既方便手指/机械臂触动，又不会过度占用设备内部空间。
三、结构设计与安装特性
3.1 外形与尺寸
- 整体外形为6.20mm × 6.20mm正方形，小型化设计可密集布局在PCB上，适合对空间要求严格的设备（如蓝牙耳机按键）；
- 致动器为顶部触动（标准类型），避免侧面按压导致的机械磨损，延长使用寿命。
3.2 安装与端接
- 安装类型：通孔（Through Hole），兼容手工焊接与波峰焊工艺，适用范围广；
- 端接样式：PC引脚（直插引脚），引脚长度适配常规PCB板厚，焊接可靠性高；
- 包装方式：剪切带（CT），每卷带装数量适合小批量生产或样品测试，便于自动化贴装设备抓取。
3.3 材料特性
- 致动器材料：聚对苯二甲酸丁二酯（PBT），具有良好的耐温性（-20°C~70°C）、耐冲击性与耐化学性，可应对日常使用中的轻微碰撞与环境变化。
四、环境适应性与可靠性
- 工作温度范围：-20°C ~ 70°C，覆盖大部分室内外常规环境（如家庭、办公室、普通工业场景），不适合极端高温（如烤箱附近）或极寒（如低温实验室）场景；
- 无照明设计：未集成LED等照明元件，降低了产品成本与功耗，适合不需要背光的功能按键（如遥控器的电源键）；
- 有源状态：量产供应稳定，不存在缺货或停产风险，适合批量产品的长期采购。
五、选型与使用注意事项
- 电流电压限制：严格遵循0.05A @ 12VDC的额定值，禁止用于大电流（如超过0.1A）或高压（如超过24V）场景，避免触点烧蚀；
- 操作方式：仅允许顶部垂直按压，禁止侧面、斜向按压或过度用力（超过200gf），防止致动器断裂或内部结构损坏；
- 焊接工艺：手工焊接温度控制在350°C以下，时间不超过3秒；波峰焊需遵循E-Switch参数（260°C/5秒以内），避免PBT材料变形；
- 环境防护：若应用于潮湿/多尘场景，需额外增加密封结构（如硅胶按键帽），防止灰尘、水汽进入开关内部影响接触可靠性。
TL59BF100Q凭借小型化、轻操作力与高可靠性，成为消费电子、小型仪器等领域的实用型轻触开关选择。
