KAS1104RT 产品概述
一、产品简介

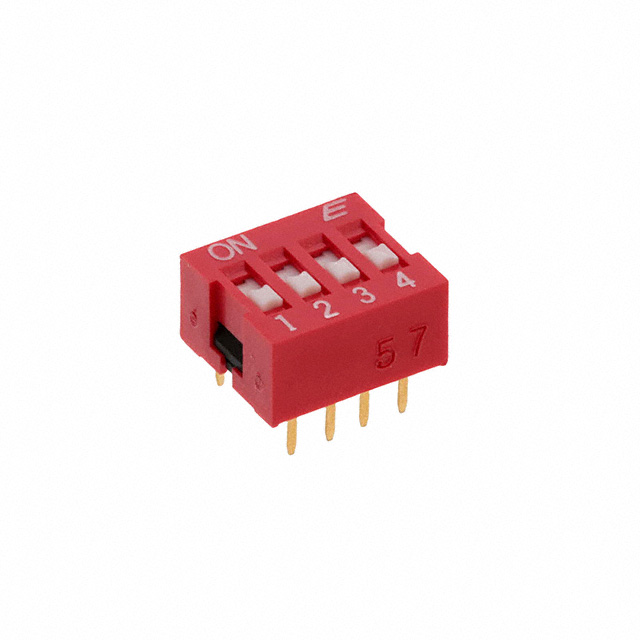

KAS1104RT 是 E‑Switch 出品的一款微型滑动开关（Slide Switch），单刀单掷（SPST），四位设计，封装为 DIP 形式，适用于 PCB 直接插装或波峰/手工焊接。其典型用途为信号选择、板级配置（如地址码、功能开关）、模式设定等低电流低压电路环境。产品小巧、布局紧凑，便于在体积受限的电子设备中实现手动切换与状态设置。
二、主要参数
- 开关类型：单刀单掷（SPST）滑动开关
- 位数：4 位（单独控制的四个开关）
- 脚间距（间距/针距）：2.54 mm（标准 0.1 英寸，便于与常见排针、插座和面包板配合）
- 额定电流：25 mA
- 额定电压：24 V（直流/交流使用时请参照厂方数据手册的具体测试条件）
- 工作温度范围：-40 ℃ 至 +85 ℃
- 描述/型号标识：SWITCH SLIDE DIP SPST 25MA 24V，品牌 E‑Switch，型号 KAS1104RT
三、产品特性与优势
- 紧凑的 DIP 封装，便于 PCB 插装及批量生产装配。
- 2.54 mm 标准针距，兼容常见插孔和面包板，便于调试与替换。
- 四位独立控制，适合需要多路配置的场合（例如 DIP 开关替代设计）。
- 低电流额定适配数字逻辑电平和信号线控制，常用于微控制器的地址/功能选择。
- 宽温工作范围，可满足一般工业级与消费电子环境使用。
四、典型应用场景
- 嵌入式系统和单片机板的地址选择与功能配置。
- 通信设备、传感器模块的模式设定与功能开关。
- 消费电子、遥控器、玩具等低压低流控制电路。
- 工业控制面板中用于状态选择或测试模式切换的硬件开关。
五、安装与使用建议
- 插装与焊接：建议按照 PCB 设计时预留与 2.54 mm 针距匹配的过孔，并根据生产工艺选择手工或波峰/回流焊。为防止高温损伤，焊接温度与时间应遵循 PCB 与元件的耐受规范（详细焊接条件请参照厂方数据手册）。
- 电气连接：该开关额定电流较小（25 mA），用于高电流应用前需重新评估；若用于开关电源或大电流负载，请选择额定更高的型号或增加机械继电器/功率 MOSFET。
- 环境与防护：尽量避免在高湿、高腐蚀性气体环境长时间暴露，必要时在外壳或面板处增加密封或防护措施。
- ESD/静电防护：在装配与调试过程中注意静电防护，以免损伤周边敏感元器件。
六、可靠性与质量注意事项
- 使用寿命与接触寿命受操作频率、环境条件及安装方式影响。批量采购或关键应用建议索取并阅读 E‑Switch 官方数据手册中的机械寿命与电气寿命曲线。
- 对于必须满足特殊认证（如阻燃等级、RoHS、REACH 等）的需求，请在下单前向供应商确认相应合规证书与材料说明。
- 若项目对温漂、接触电阻稳定性、耐振动性能有严格要求，建议进行样品测试或索取厂方测试报告。
七、采购信息与后续支持
- 型号：KAS1104RT；品牌：E‑Switch。
- 采购时请确认数量、包装形式（卷盘/托盘/散装）及供货周期。
- 如需更详细的电气/机械规格图、安装尺寸或波峰/回流焊工艺建议，请联系供应商或索取 E‑Switch 官方数据手册以获得最终、权威的技术资料。
