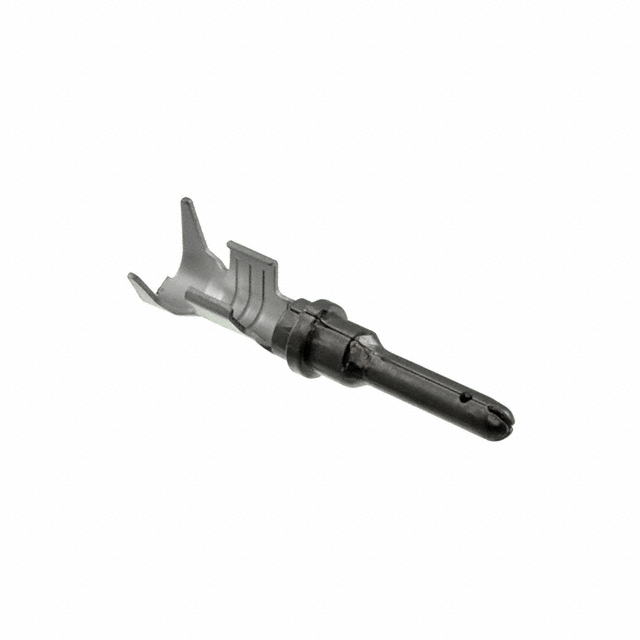

Amphenol AT60-12-0166 压接针产品概述
Amphenol AT60-12-0166是一款专为工业级线束连接设计的压接式针形触头，隶属于Amphenol经典AT系列连接器配件。凭借稳定的电性能、耐环境特性及广泛兼容性，成为工业自动化、电力系统等领域的高可靠端接选择。
一、产品基本属性与定位
该产品核心属性清晰，定位明确：
- 品牌与型号：Amphenol（安费诺），型号AT60-12-0166；
- 产品类型：压接针（Pin Contact），用于线束与连接器的端接；
- 线规兼容性：适配12-14AWG（美国线规）导线，覆盖20A-30A电流传输需求；
- 触头镀层：表面镀镍，兼顾耐腐蚀性与电导率；
- 基础材质：接触体采用高导电铜合金（磷青铜/黄铜），保证低接触电阻。
其定位为中低电流工业级高可靠配件，适合对连接稳定性、环境耐受性有要求的场景。
二、核心设计与工艺特点
- 双区压接结构：采用“导体压接区+绝缘压接区”双区设计，导体区紧密包裹芯线，绝缘区固定绝缘层，双重保障机械强度与电连接可靠性，避免导线松动或短路；
- 镍镀层优势：相比锡镀层，镍镀层耐盐雾腐蚀（≥500小时ASTM B117测试）、耐磨性更强（插拔寿命提升），且高温稳定性优异（-40℃~125℃电性能无衰减）；
- 适配性设计：触头尺寸适配Amphenol AT系列连接器壳体，可与同系列插座触头（如AT60-12-0167）配对，支持模块化线束设计；
- 工艺一致性：标准化生产流程控制尺寸公差±0.05mm内，压接后性能一致性强。
三、典型应用场景
AT60-12-0166的设计特点使其适用于以下场景：
- 工业自动化设备：PLC、伺服驱动器、机器人关节线束端接，满足设备运行中的振动环境要求；
- 低压电力系统：配电控制箱、UPS电源、逆变器内部导线连接，传输12-14AWG对应的20-30A电流；
- 通信基础设施：基站BBU/RRU、交换机内部线束，宽温特性适应机房高低温变化；
- 新能源辅助系统：充电桩控制线路、储能BMS低压信号线束，避免腐蚀影响系统稳定性。
四、关键性能参数（实测/标准值）
参数项目 规格参数 备注 额定电流 12AWG：30A；14AWG：20A 25℃连续负载 额定电压 600V AC/DC 工业级常规电压等级 初始接触电阻 ≤10mΩ 室温空载测试 耐温范围 -40℃ ~ 125℃ 存储与工作温度 盐雾测试 ≥500小时 ASTM B117标准 插拔寿命 ≥500次 配对触头插拔循环次数 压接拉力 12AWG：≥100N；14AWG：≥80N 符合UL/CSA安全标准
五、安装与使用注意事项
- 工具匹配：需用Amphenol推荐专用压接钳（如AT-1214-CRIMP），避免通用工具导致压接不良；
- 导线处理：剥线长度6-8mm（线规调整），避免损伤芯线；
- 质量检查：压接后检查：① 导体区无外露；② 绝缘区紧密包裹；③ 拉力符合标准；
- 环境防护：潮湿/盐雾环境可配合连接器密封件，提升耐环境性。
六、产品优势总结
AT60-12-0166核心优势突出：
- 高可靠连接：双压接+镍镀层，抗振动、耐老化，降低故障风险；
- 宽适配性：覆盖12-14AWG线规，适配AT系列多型号，设计灵活；
- 工业级耐环境：宽温+耐盐雾，满足极端环境需求；
- 品牌保障：Amphenol产品符合UL/CSA/RoHS认证，品质稳定。
该产品凭借上述特性，成为工业线束端接的实用选择。
