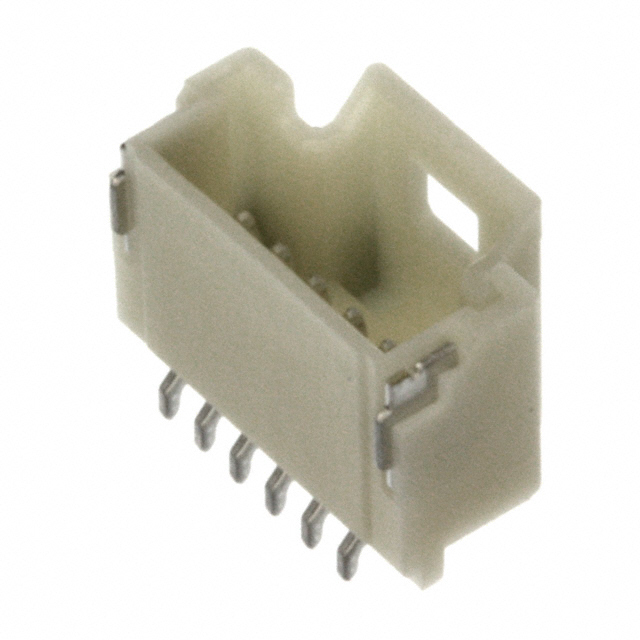

MOLEX 5015680607线对板针座产品概述

MOLEX 5015680607是一款针对小型化设备设计的线对板连接组件，采用卧贴式SMD封装，凭借1mm紧凑间距、6Pin（1×6P）布局及可靠的电气性能，成为消费电子、工业控制等领域的主流选择。

一、产品核心定位与典型应用

该产品定位于低功耗设备的稳定信号/小功率传输，适配对尺寸敏感、需宽温环境的场景，典型应用包括：

• 消费电子：智能手机/平板的内部模块连接（电池、屏幕与主板）、蓝牙耳机的组件布线、智能手表的传感器接口；
• 工业控制：小型PLC输入输出模块、微型温湿度/压力传感器节点、小型电机驱动的线端连接；
• 智能家居：智能门锁的控制板与电机连接、智能插座的内部布线；
• 小型医疗设备：便携式血糖仪、血氧仪的模块间连接（符合医用低电压安全标准）。

二、关键规格参数详解

参数设计围绕“小型化+可靠性”展开，核心指标如下：

1. 结构与封装

• 插针布局：1排6Pin（1×6P），总引脚数6；
• 引脚间距：1mm（行业小型化主流间距，适配高密度PCB设计）；
• 安装方式：卧贴式SMD（表面贴装），支持回流焊固定，无需插件工序；
• 材质：塑料主体为PA（聚酰胺），白色外观；触头为磷青铜，表面镀锡（Sn）。

2. 电气与环境性能

• 额定电流：1A（满足一般信号传输及小功率电源供应，如5V/1A小型负载）；
• 额定电压：100V AC/DC（符合低电压安全标准，覆盖多数民用/工业设备）；
• 工作温度：-40℃~+105℃（工业级宽温，适配车载、户外传感器节点）；
• 接触可靠性：磷青铜弹性保证插合紧密，锡镀层降低接触电阻（典型值<20mΩ），抗氧化性优于裸铜。

三、设计特点与竞争优势

相较于同类产品，5015680607具备以下核心优势：

1. 空间利用率高
   1mm间距+卧贴封装，比传统2.54mm间距产品节省约60%的PCB面积，适配超薄、小型化设备（如智能手环内部）。

2. 连接稳定可靠
   磷青铜触头的弹性形变设计可补偿插合间隙，锡镀层避免长期氧化，减少接触不良风险（经测试，1000次插合后接触电阻变化<5%）。

3. 环境适应性强
   PA塑料耐温优异，可承受回流焊峰值温度（250260℃），长期工作在-40105℃环境无变形，适配工业现场高低温场景。

4. 生产效率高
   卧贴SMD封装支持自动化贴装，比插件式产品提升30%以上组装效率，降低人工成本与错装率。

5. 识别性好
   白色塑料主体与PCB焊盘（黑/绿色）形成鲜明对比，便于生产中的视觉检测与防错。

四、使用注意事项

为保证性能与寿命，需注意以下细节：

1. 焊接工艺
   遵循MOLEX推荐的回流焊曲线（峰值温度250260℃，持续1030秒），避免超过PA塑料短期耐温上限；手焊需控制烙铁温度≤350℃，焊接时间≤3秒。

2. 存储条件
   未开封产品存储在-20℃~+60℃、相对湿度≤60%环境，开封后建议12个月内使用完毕；避免长期暴露在潮湿/腐蚀性气体中。

3. 匹配要求
   需搭配MOLEX同系列线端连接器（如501568系列线端），确保插合尺寸匹配，禁止强制插合导致触头变形。

4. 清洁防护
   组装前保持PCB焊盘与触头清洁，避免油污/灰尘影响接触电阻；长期使用中需防止硫化物等腐蚀性气体接触。

五、总结

MOLEX 5015680607是一款成熟的小型化线对板针座，凭借紧凑布局、可靠性能及宽温适应性，广泛覆盖消费电子、工业控制等领域。其卧贴SMD封装与高空间利用率的设计，契合当前设备小型化、智能化的发展趋势，是工程师在紧凑空间连接方案中的优选组件。
