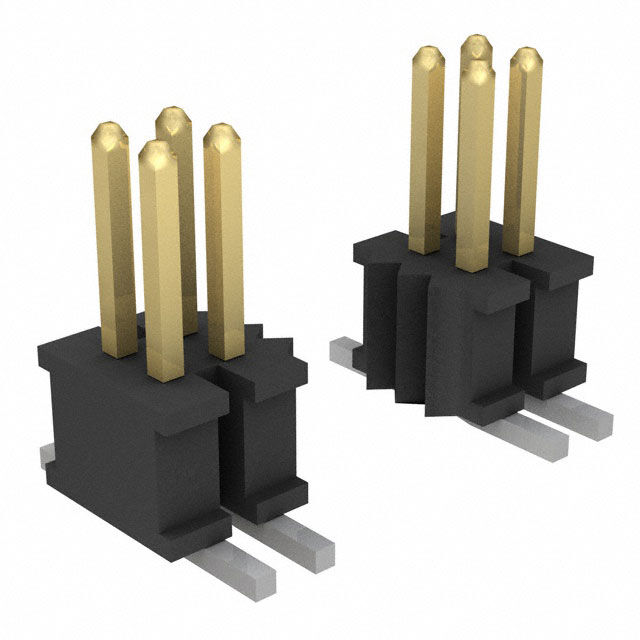

SAMTEC FTSH-105-01-F-DV 双排立贴排针产品概述
一、产品基本定位与核心标识
FTSH-105-01-F-DV是SAMTEC（申泰） 推出的工业级高密度双排表面贴装（立贴）排针，核心定位为小型化电子设备的信号与中小功率传输接口。该产品采用10位（2×5P）设计，针距1.27mm，适配紧凑PCB布局需求，广泛覆盖工业控制、消费电子、通信等领域，兼具高可靠性与成本效益。
二、关键结构与物理规格
2.1 插针与布局设计
- 排数与PIN数：双排2×5P结构，总PIN位数10P，满足多信号/电源并行传输需求；
- 间距参数：针距与行距均为1.27mm，属于行业高密度标准间距，可压缩PCB占用面积约30%（对比同PIN数单排）；
- 针型：方针设计（区别于圆针），触头接触面积提升15%以上，对接稳定性更强，减少虚接概率；
- 配合针长：3.05mm，精准匹配SAMTEC同系列插座（如FTS系列）深度，避免对接过松（虚接）或过紧（触头变形）。
2.2 安装与外观特性
- 安装方式：立贴（SMD），无引脚穿透PCB，兼容自动化表面贴装工艺，节省PCB底层布线空间；
- 绝缘主体：黑色工程塑料，耐磨损、抗老化，且便于设备内部识别与维护；
- 标准化尺寸：符合1.27mm排针通用规格，可直接替换同参数竞品，降低设计变更成本。
三、电气性能与环境可靠性
3.1 核心电气参数
- 额定电流：单PIN额定电流3.4A，满足中小功率信号（如传感器数据）与电源（5V/12V供电）传输；
- 触头材质：磷青铜（CuSn），具备高弹性、抗疲劳特性，100次插拔后接触力衰减≤10%；
- 触头镀层：纯锡（Sn），导电性优异（电阻率≤1.1μΩ·cm），耐腐蚀性强，适配无铅焊接工艺（符合RoHS/REACH）；
- 绝缘性能：常温下绝缘电阻≥1000MΩ（500V DC），避免信号串扰，保障传输完整性。
3.2 宽温环境适应性
- 工作温度：-55℃~+125℃，覆盖户外工业设备、车载系统等极端场景；
- 存储温度：-65℃~+150℃，未开封产品可长期存储于常规工业仓库；
- 耐湿性能：相对湿度≤95%（40℃），满足沿海地区、潮湿车间设备需求。
四、典型应用场景
FTSH-105-01-F-DV的高密度与宽温特性，使其适配多类小型化设备：
- 工业控制：PLC模块接口、传感器节点、伺服驱动器辅助电路；
- 消费电子：智能门锁、温控器、便携式医疗设备（如血糖仪）；
- 通信设备：小型基站模块、路由器接口、光纤收发器；
- 汽车电子：车载胎压监测系统、倒车雷达控制器、车载充电器；
- 航空航天辅助设备：机载小型传感器、通信终端接口（宽温可靠性需求）。
五、安装与维护注意事项
- 焊接工艺：采用回流焊，建议焊接温度曲线峰值≤260℃（适配锡镀层熔点），避免过温损坏触头弹性；
- 配合件选择：优先搭配SAMTEC同系列插座（如FTS系列），确保3.05mm针长与插座深度匹配；
- 存储要求：未开封产品存于干燥环境（湿度≤60%），开封后建议1个月内使用，避免触头氧化；
- 插拔规范：插拔力控制在≤5N，避免过度用力导致触头变形，插拔次数≥100次（满足常规设备维护）。
六、产品优势与市场价值
- 高密度布局：1.27mm间距双排设计，适配小型化设备趋势，节省PCB空间；
- 高可靠性：SAMTEC品牌工艺保障，磷青铜触头抗疲劳性强，宽温范围覆盖极端场景，故障率低；
- 工艺适配性：立贴SMD设计兼容自动化生产线，提高生产效率，减少人工焊接成本；
- 成本效益：标准化规格可批量采购，降低采购与库存成本，售后替换便捷；
- 环保合规：锡镀层无铅，符合全球环保标准，可出口至欧盟、北美等地区。
该产品凭借紧凑设计、宽温可靠性与成本优势，成为小型化电子设备接口的优选方案之一。
