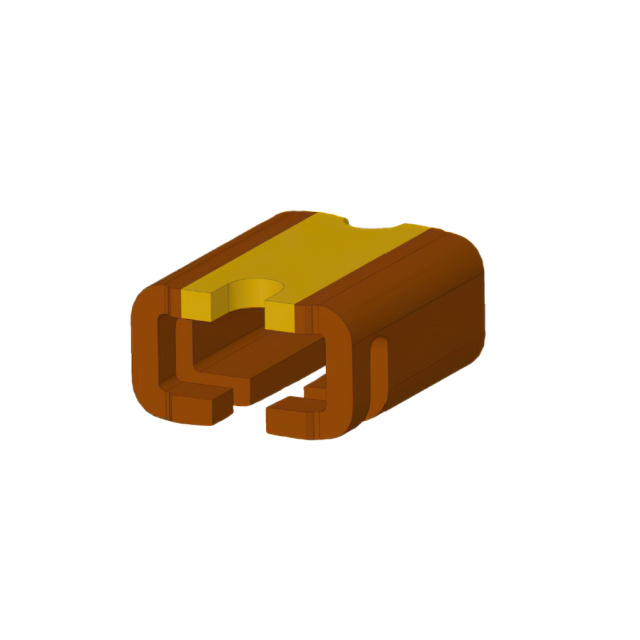

BVN-Z-R0005-1.0 电流采样电阻产品概述

一、产品定位与品牌背景

BVN-Z-R0005-1.0是德国Isabellenhuette（伊萨普兰） 推出的高精度贴片电流采样电阻（分流器），专注于大电流、高稳定性的电流检测场景。伊萨普兰作为全球分流器领域的专业厂商，以精密合金制造工艺和工业级可靠性著称，该产品继承了品牌的技术积累，适配工业、新能源、通信等多领域的核心电流采样需求。

二、核心参数与性能优势

该电阻的参数设计直接指向“大电流采样+高精度稳定”的核心目标，关键表现如下：

1. 低阻值适配大电流：标称阻值0.5mΩ（0.0005Ω），属于典型大电流分流器阻值——低阻值可减少采样压降对电路的能量损耗（如100A电流下仅产生50mV压降），同时通过公式(P=I^2R)可知，在5W额定功率下可支持100A级持续电流（峰值电流可进一步提升）。
2. 高精度与低温漂：精度±1%（满足工业级电流检测误差要求），温度系数±50ppm/℃（温度每变化1℃，阻值变化0.005%）。在-40℃~125℃常规工作温度范围内，阻值总变化量小于0.25%，有效降低温度波动对采样精度的干扰。
3. 高功率冗余设计：额定功率5W，支持持续功率输出，同时具备短暂峰值功率承载能力（可适配电机启动、电源瞬态等浪涌场景）。

三、封装与安装特性

1. 1216贴片封装：采用英制1216封装（对应公制约3.0mm×4.0mm），体积小巧，适合高密度PCB布局（如服务器电源、电动车BMS的紧凑设计）。
2. SMT兼容工艺：支持回流焊、波峰焊等常规表面贴装工艺，可直接集成到自动化生产线，无需额外插件工序，降低生产复杂度与成本。
3. 焊接可靠性：封装优化了焊接接触面积，确保焊接强度，适配振动、冲击等工业环境（如电机驱动、汽车电子的高频振动场景）。

四、可靠性与环境适应性

1. 长期稳定性：采用伊萨普兰专利合金材料（锰铜/康铜），阻值长期漂移极小（典型值<0.1%/1000小时），避免长期使用中采样误差累积。
2. 宽温工作范围：结合±50ppm/℃温漂参数，可稳定工作于-40℃~125℃（工业级常规范围），适配低温（北方户外充电桩）、高温（电机控制器内部）场景。
3. 低寄生参数：贴片封装的电感、电容寄生参数极低，适合高频、高速电流采样（如开关电源瞬态电流检测）。

五、典型应用场景

该电阻因“大电流+高精度+小体积”的特性，广泛应用于以下领域：

1. 新能源：电动车BMS充放电电流采样、充电桩功率计量、光伏逆变器电流监控；
2. 工业自动化：伺服电机/BLDC电机驱动电流闭环控制、变频器过流保护、PLC模拟量检测；
3. 通信与服务器：基站电源、服务器电源输出电流监控、过流保护电路；
4. 医疗与消费电子：大功率电源适配器电流检测、医疗设备安全电流监控（需高精度可靠性）。

六、总结

BVN-Z-R0005-1.0作为伊萨普兰的经典采样电阻，以低阻值、高精度、高功率、小体积为核心优势，精准匹配现代电子设备对大电流采样的需求。其可靠的品牌背书与工业级性能，使其成为工业、新能源等领域电流检测方案的优选元件。
