MSB30M 单相整流桥堆产品概述

一、产品基本信息

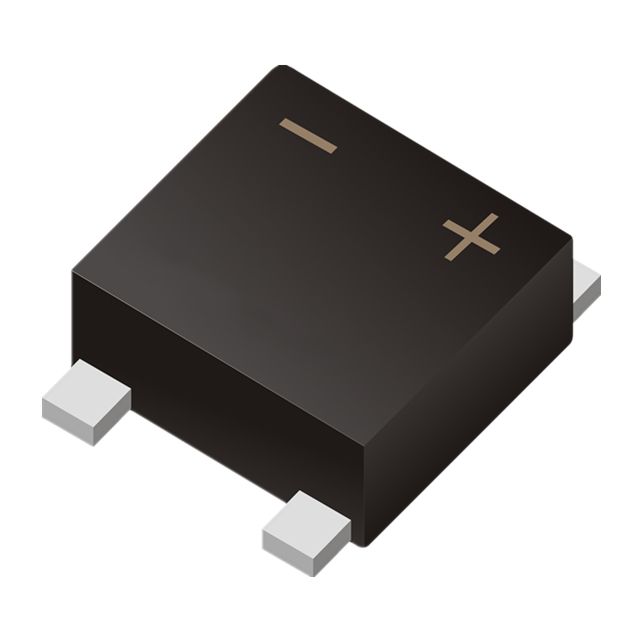

MSB30M是宝乘（baocheng）品牌推出的单相整流桥堆，采用MSBL小型表面贴装封装，专为小功率、高密度电源电路设计。该产品通过集成四个高性能整流二极管，实现单相交流到直流的高效转换，具备宽温范围、低功耗、强浪涌耐受等核心特点，适用于工业控制、消费电子、汽车辅助电路等多场景。

二、核心电气参数解析

1. 正向导通特性

产品正向压降Vf为1.1V@2A，处于同类产品中等偏优水平。较低的正向压降可有效降低整流过程中的功率损耗，减少器件发热，间接提升电源转换效率，尤其适合对能效有要求的小功率设备。

2. 反向阻断性能

• 直流反向耐压Vr达1kV，满足中高压小功率电源的反向阻断需求，可覆盖常见220V交流输入（峰值约311V）及部分高压场景；
• 额定反向电压下的反向漏电流Ir仅5uA，漏电流极小意味着反向阻断时能量损耗极低，且器件稳定性更强，长期工作不易出现性能衰减。

3. 电流承载能力

• 平均正向整流电流If为2A，可稳定承载2A以内的连续负载电流，适配多数小功率电源的负载需求；
• 非重复峰值浪涌电流Ifsm达75A，能承受短时间（如开机瞬间、负载突变）的大电流冲击，降低因浪涌导致的器件损坏风险，提升电路抗干扰能力。

4. 温度适应性

工作结温范围覆盖**-55℃~+150℃**，宽温设计使其可在极端环境（如高温工业现场、低温户外场景）下稳定工作，无需额外温控措施即可满足多数应用需求，适配汽车级、工业级温度要求。

三、封装与可靠性特点

MSB30M采用MSBL表面贴装封装，尺寸紧凑（适配自动化贴装工艺），适合PCB空间受限的高密度电路设计。可靠性方面：

• 宽结温范围适配 harsh 环境，避免温度波动导致的性能下降；
• 低漏电流、低正向压降减少器件自身发热，延长使用寿命；
• 75A浪涌电流耐受能力，降低因浪涌（如雷击、电源冲击）导致的故障概率。

四、典型应用场景

1. 小功率开关电源：手机/平板充电器、小型适配器、LED驱动电源等，满足单相交流转直流的核心整流需求；
2. 工业控制电路：PLC模块、传感器供电电路、小型变频器辅助电源等，宽温特性适配工业现场环境；
3. 家电及消费电子：加湿器、空气净化器、智能音箱等设备的电源整流单元，节省空间且性能稳定；
4. 汽车电子辅助电路：车载USB充电器、车载传感器电源等，宽温范围（-55℃~+150℃）满足汽车级温度要求；
5. 通信设备：小型基站、路由器、光猫等设备的电源模块，低功耗特性提升设备能效。

五、选型与使用注意事项

1. 电压裕量设计：实际应用中，输入交流电压峰值应不超过反向耐压的80%（即800V以内），预留20%电压裕量，避免电压波动损坏器件；
2. 电流降额使用：连续负载电流建议不超过平均正向电流的80%（即1.6A以内），降额使用可显著延长器件寿命；
3. 散热设计：虽结温可达150℃，但需在PCB上预留足够散热铜箔，或配合小型散热片，避免长时间高负载导致结温过高；
4. 浪涌防护补充：若环境存在频繁大电流浪涌，建议配合TVS二极管等防护器件，进一步提升电路安全性；
5. 焊接工艺要求：回流焊时需遵循MSBL封装标准温度曲线（峰值温度≤260℃，时间≤10秒），避免焊接温度过高损坏内部结构。

MSB30M凭借平衡的电气性能、紧凑封装及宽温适应性，成为小功率单相整流场景的高性价比选择，可满足多数工业及消费电子领域的核心整流需求。
