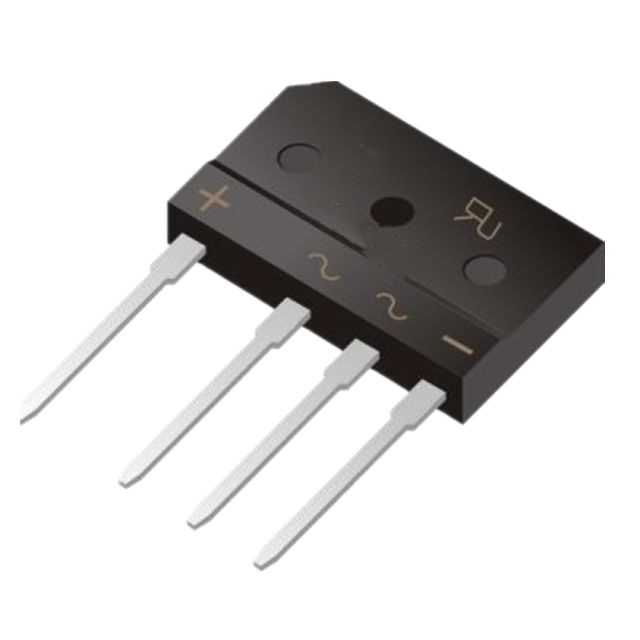

GBJ3510 产品概述
一、概述
GBJ3510 是 YANGJIE（扬杰）生产的一款单相整流桥，封装为 6KBJ，专为中低频整流和电源二次侧应用设计。本型号具有高反向耐压与大整流电流能力，适用于工业电源、开关电源、充电设备及其它需要可靠整流的场合。
主要参数速览：
- 正向压降 (Vf)：1.05V @ 17.5A
- 直流反向耐压 (Vr)：1000V
- 平均整流电流：35A
- 反向电流 (Ir)：5µA @ 1000V
- 非重复峰值浪涌电流 (Ifsm)：350A
- 工作结温范围：-55℃ ～ +150℃
- 类型：单相整流桥；封装：6KBJ；品牌：YANGJIE（扬杰）
二、主要特点与优势
- 高耐压性：1000V 的直流反向耐压，适合高压整流与电网侧应用，能承受较大反向应力。
- 低反向漏电流：在满耐压下仅 5µA 的反向电流，有利于减小待机功耗与热损耗。
- 较低正向压降：1.05V（17.5A 条件下）有助于降低导通损耗，提高整流效率。
- 大电流能力：35A 的平均整流电流与 350A 的瞬态浪涌承受能力，保证在启动或冲击情况下稳定工作。
- 宽温度范围：-55℃～150℃ 的结温适应性，适用于严苛环境与工业场合。
三、典型应用场景
- 开关电源与线性电源整流桥替代与实现二次整流。
- UPS、逆变器与电池充电器的整流或桥式整流模块。
- 工业控制电源、轨道交通和充电桩等需要高耐压和大电流的电路。
- 电机驱动与功率模块的辅助整流。
四、热管理与设计注意事项
- 散热：尽管 6KBJ 封装具有一定散热能力，但在持续 35A 工况下需配合良好散热片或底板散热，必要时考虑风冷或强制对流。
- 降额使用：建议在高温或长期满载条件下适当降额（例如不超过额定电流的 80%），以延长元件寿命并降低结温。
- 并联使用：如需并联多只整流桥以增大电流容量，应保证电流均衡，加入小阻抗或平衡电阻以避免单只过载。
- 焊接与回流：遵循厂家推荐的引脚温度与焊接曲线，避免过热造成封装或内部结构损伤。
五、可靠性与测试
- 耐压测试：建议在生产与检验过程中进行 1000V 直流耐压和泄漏电流测量，确保 Ir 符合规格。
- 冲击与振动：适合工业级抗振动要求，但在强振环境下需考虑机械固定与防护。
- 老化与寿命：在高结温和频繁浪涌条件下，寿命受影响显著，设计时应考虑热循环和电应力寿命预测。
六、选型与采购建议
- 确认工作电压与浪涌水平是否满足 1000V/350A 要求，若系统存在更高浪涌需选择更大 Ifsm 等级器件。
- 如关注更低正向压降或更高频率特性，可比较肖特基二极管阵列或专用高速桥堆。
- 规范订货时注明型号 GBJ3510、封装 6KBJ 与品牌 YANGJIE（扬杰），并索取最新的数据手册与热阻、封装尺寸图以便 PCB 布局与散热设计。
本概述旨在提供 GBJ3510 的关键参数、应用建议与使用注意事项，供工程选型与电路设计参考。若需更详细的电气特性曲线、封装图或热阻数据，请参考扬杰官方数据手册或联系供应商获取样片与技术支持。
