BA891,115 产品概述
一、概述与定位

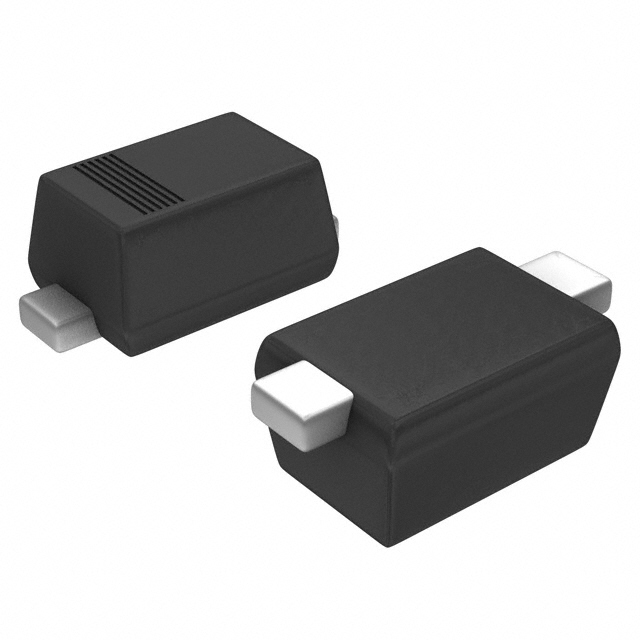

BA891,115 是 NXP（恩智浦）品牌的一款射频用途单只二极管，采用 SOD-523 超小型封装，适用于对体积、功耗和带宽有严格要求的高频电路。其基本电气参数为最高反向电压 35V，最大正向电流 100mA，最大功耗 715mW，工作温度范围宽广（-65℃ 至 +150℃），因此特别适合于工业级和航空航天等严苛环境中的射频前端、开关及保护电路。
二、主要电气与机械特性
- 反向电压（VR）：35 V（用于确定器件在反向偏置下的极限）
- 正向电流（IF）：100 mA（连续正向电流能力）
- 功率耗散（Pd）：715 mW（封装和热阻限定的最大耗散）
- 工作温度：-65℃ 至 +150℃（适用于低温和高温工况）
- 封装：SOD-523（极小体积，有利于高密度贴片安装）
以上参数表明该器件在保证高频特性同时，满足较高的压控与电流要求。SOD-523 封装有利于减小寄生电感、电容，有助于在微波频率下维持良好性能。
三、典型应用场景
- 射频开关与切换：作为二极管开关元件，用于天线切换、发射/接收路径选择等。
- 射频检波与整流：在低至中等功率的接收前端，用作包络检测或二次检波器件。
- 限幅与保护电路：作为输入端保护器件，抑制过压瞬变和静电放电（ESD）冲击。
- 混频器与变换器：在需要小体积高线性度的混频器设计中可作为非线性元件使用。
- 通信终端与可穿戴设备：体积小、功耗低，适合紧凑型无线模组以及便携设备的射频路径。
四、设计与选型要点
- 封装与热管理：SOD-523 为塑料薄型封装，热阻较大。设计时需关注基板散热路径，尽量通过铜箔加大散热面积或使用散热垫片以保证在高功率或高温工况下的可靠性。
- 偏置与工作点：射频二极管的线性与开关性能对偏置十分敏感。应根据具体应用（检测、开关或限幅）在仿真环境中优化偏置电流与偏压，以获得最佳的插损、隔离或检测灵敏度。
- 射频布局：为降低寄生电感、电容与串扰，走线应尽量短、阻抗连续，并在关键节点使用适当的地平面和旁路电容。SOD-523 小尺寸虽然有利于性能，但对焊盘和贴装精度要求较高。
- 耐压与浪涌能力：最大反向电压 35V 提示在高压脉冲环境下需谨慎。对于可能出现的浪涌或高压瞬态，建议并联钳位器件或在系统级加入限流与缓冲措施。
五、可靠性与测试建议
- 温度循环与应力测试：在-65℃ 至 +150℃ 的范围内，建议进行温度循环和高温贮存测试以验证焊点及封装应力响应。
- 湿热与盐雾测试：若用于户外或潮湿环境，应执行相应的湿热、盐雾测试以评估封装与引脚的耐腐蚀性能。
- 射频特性验证：在目标频段内进行 S 参数、插损、隔离及非线性失真（IMD）测试，确保满足系统级指标。
- 焊接可靠性：SOD-523 为小型表贴件，需验证回流焊工艺窗口及焊点强度。遵循厂方推荐的回流曲线和最大峰值温度。
六、封装与采购注意事项
- SOD-523 封装便于高密度组装，但对贴装精度要求高；在 PCB 设计时需严格按照封装图库与厂商焊盘建议布局。
- 订购时请确认完整型号（BA891,115）与制造批次，以获取最新的参数表与工艺注意事项。对于关键应用，建议向厂商索取认证的器件资料与可靠性报告。
- 存储与处理：避免受潮，按照标准的干燥箱/干燥密封条件存放；在贴装前若器件已受潮，应采用厂方建议的回流前烘烤流程。
七、使用小结与建议
BA891,115 以其 35V 的耐压、100mA 的电流能力、以及 715mW 的功耗规格，结合宽温工作范围与 SOD-523 微型封装，提供了适用于多种紧凑型射频应用的解决方案。设计者在采用时应重视热管理、偏置优化与射频布局，必要时通过仿真与实验验证器件在目标频段的实际表现。对于关键或严苛环境应用，建议与供应商进一步沟通以获取完整的电气特性曲线与可靠性数据，从而确保系统长期稳定运行。
