TC58BYG2S0HBAI4（铠侠SLC NAND）产品概述
TC58BYG2S0HBAI4是铠侠（KIOXIA）推出的SLC NAND FLASH存储器，以高可靠性、低功耗与紧凑设计为核心，适配工业、车载及便携嵌入式系统的存储需求。以下从核心规格、性能参数、封装接口及应用场景展开详细说明。
一、核心身份与容量规格
该产品属于铠侠SLC NAND产品线，核心容量为4Gbit（512MB），采用512M×8位存储阵列——即512兆个存储单元，每个单元存储8位数据，字节级容量为512MB（1Gbit=128MB）。
SLC（单级单元）技术是其核心优势：每个单元仅存1位数据，相比MLC/TLC具有更高擦写寿命（10万次以上）、更低误码率、更快擦写速度，适合数据可靠性要求严苛的场景。
二、关键性能参数详解
产品针对低功耗与高效擦写优化，核心参数如下：
1. 工作电压
支持1.7V~1.95V宽电压输入，覆盖嵌入式系统常见低电压区间，适配便携设备、IoT节点的电源设计，无需额外升压/降压电路。
2. 写入与擦除速度
- 写周期时间（Tw）：25ns：并行接口下的基础写入响应时间，反映随机写入速度上限，25ns属SLC高效水平，满足实时数据写入；
- 页写入时间（Tpp）：340μs：NAND写入以“页”为单元（SLC页通常2KB~4KB），340μs远快于MLC/TLC（数毫秒级），提升连续写入效率；
- 块擦除时间（tBE）：3.5ms：擦除以“块”为单元（64KB~128KB），3.5ms属同容量SLC优异水平，减少数据更新等待时间。
三、封装与接口特性
1. 紧凑封装

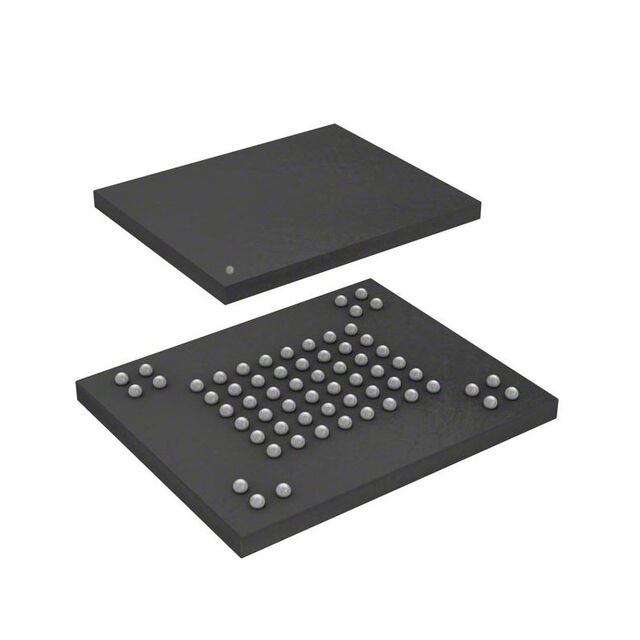

采用63-TFBGA（9×11mm） 封装：球栅阵列结构，引脚数63，尺寸仅9mm×11mm，适配小型化产品（如穿戴设备、车载模块）的PCB布局，降低系统空间占用。
2. 并行接口
支持8位并行接口：相比串行SPI，并行接口带宽更高，实现更快数据传输，适合多媒体存储、固件快速加载等高吞吐量场景；兼容主流嵌入式处理器的并行存储接口。
四、适用场景与优势总结
产品核心优势为“高可靠、低功耗、小体积、快速度”，适配以下场景：
1. 工业控制
PLC、伺服控制器需长期稳定运行，SLC高擦写寿命（抗频繁更新）、低误码率（避免工业数据错误）适配工业环境；1.7V~1.95V电压适配宽电源波动。
2. 车载电子
仪表盘、ADAS控制器需宽温（-40℃~85℃）、抗振动，SLC稳定性优于MLC/TLC；63-TFBGA封装适配车载紧凑布局，快速擦写支持固件加载与行车数据记录。
3. 医疗与便携设备
手持血糖仪、便携终端需低功耗与小体积，低电压设计延长续航，紧凑封装适配设备小型化；高可靠性确保医疗数据不丢失。
4. IoT系统
IoT网关、智能传感器需长期运行，SLC高寿命降低维护成本；并行接口高带宽支持多设备数据存储。
五、典型应用参考
- 工业PLC：存储控制程序与生产日志；
- 车载仪表盘：固件与行车数据（里程/故障码）存储；
- 手持医疗设备：患者数据存储；
- IoT网关：配置与状态数据存储；
- 便携多媒体播放器：固件与本地音频文件存储。
综上，TC58BYG2S0HBAI4凭借SLC的高可靠性、低功耗与紧凑设计，成为工业、车载、医疗等场景的首选存储器件之一。
