IS43DR16128B-3DBLI 产品概述
一、概述
IS43DR16128B-3DBLI 是 ISSI（Integrated Silicon Solution Inc., 美国芯成）推出的一款高速 DDR2 SDRAM 器件，容量为 2Gbit（组织方式 128M x 16），面向需要高带宽并行存储器的嵌入式与系统级应用。器件处于有源状态，采用易失性 DRAM 技术，标准表面贴装封装，适用于工业级温度范围的可靠工作环境。
二、主要规格与特性
- 存储容量：2Gbit（128M x 16），并联数据总线（x16）。
- 存储器类型：DDR2 SDRAM（易失性，DRAM）。
- 时钟频率：333 MHz（对应 DDR2-667 数据率）。
- 供电电压：1.7 V ~ 1.9 V（标称 1.8 V）。
- 写周期时间（字/页）：15 ns（典型）。
- 访问时间：450 ps（器件内部/数据有效窗口指标，应用中需参考系统级时序分析）。
- 工作温度：-40 °C ～ 85 °C（TA），适用于工业温区。
- 包装：托盘（Tray），安装类型为表面贴装（SMD）。
三、封装与机械信息

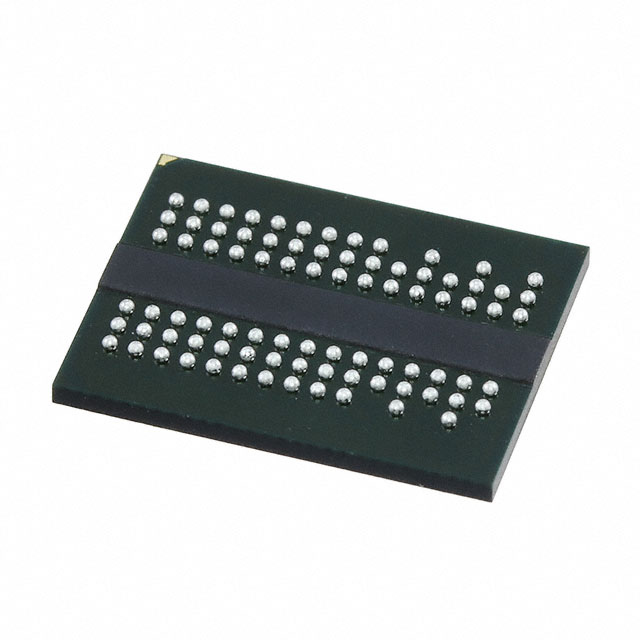

- 封装类型：84-TFBGA / 84-TWBGA（供应商标注为 84-TWBGA）。
- 封装尺寸：10.5 mm × 13 mm（标识尺寸）。
- 引脚排列与 BGA 结构适合回流焊工艺，便于在高密度 PCB 上实现紧凑布局。
- 表面贴装封装有利于自动化制造和小型化产品设计。
四、电气与时序特性（设计关键信息）
- 电源与电源完整性：器件在 1.7–1.9 V 范围内工作，设计时以 1.8 V 为参考值。建议在 VDD、VDDQ 等供电引脚附近放置充分的去耦电容，减小瞬态电流对电源稳定性的影响。
- 时序特性：333 MHz 时钟下达到 DDR2-667 峰值带宽，写周期（页写）典型 15 ns，器件给出的访问时间（数据有效窗口）为 450 ps。实际系统性能依赖于 PCB 布线、终端匹配和控制器时序设置。
- 接口：并行（x16）数据总线，需与 DDR2 控制器匹配。布线时关注地址/命令线与数据线的走线对称性和长度匹配。
五、典型应用场景
- 嵌入式处理器平台（需要大容量运行内存的系统）。
- 网络与通信设备（路由器、交换机等需要高速缓存的数据路径）。
- 多媒体处理与消费电子（视频缓冲、图像处理等）。
- 工业控制与自动化设备（在工业温度范围内稳定工作）。
六、设计与使用建议
- 信号完整性：DDR2 工作频率较高，建议在 PCB 设计阶段做差分/单端线长匹配和阻抗控制，使用适当的终端电阻与走线复位策略，确保时钟和数据线的时序对齐。
- 电源滤波与去耦：在 VDD 和 VDDQ 等关键电源引脚附近放置低 ESR 电容，并在电源入口处采用滤波网络以抑制噪声。
- 热管理：虽然器件工作在工业温度范围，但在高密度布局或高工作负载下需要评估局部温升，并为热量散布预留空间。
- 焊接工艺：采用标准 BGA 回流参数和承认的 PCB 焊盘设计，以保证焊点可靠性与良好焊接成品率。
- 控制器兼容性：选择支持 DDR2-667（或等效时序）的内存控制器，并根据器件时序表调整相关延迟与驱动强度参数。
七、小结
IS43DR16128B-3DBLI 是一款面向高带宽应用的 2Gbit DDR2 SDRAM，具有 128M x 16 并行总线、333 MHz 时钟能力和工业级工作温度范围。其 84-ball TWBGA 小型封装适合空间受限、需要自动化贴装的现代电子产品。设计时需重视电源完整性、信号完整性和热管理，以发挥器件的最佳性能并保证系统可靠性。若需更详细的电学与时序参数、引脚分配图或应用注意事项，建议参考 ISSI 官方数据手册与布局指南。
