XC6206P332MR-G 产品概述

产品简介

XC6206P332MR-G 是一款高性能线性稳压器（LDO），由知名电子元器件制造商 TOREX（特瑞仕）生产。该产品具有固定输出电压为 3.3V 的特点，最大输入电压为 6V，并能够提供最大 200mA 的输出电流，非常适合用于各种低功耗电子设备中。本产品采用小型 SOT-23-3L 封装，便于在空间受限的电路板上安装。

基本参数

• 输出配置：正
• 输出类型：固定
• 稳压器数量：1
• 最大输入电压：6V
• 固定输出电压：3.3V
• 最大电压降：0.68V @ 100mA
• 输出电流：200mA
• 静态电流 (Iq)：3µA
• 最大供电电流：3µA
• 保护功能：过流和短路保护
• 工作温度范围：-40°C ~ 85°C（环境温度）

封装和安装

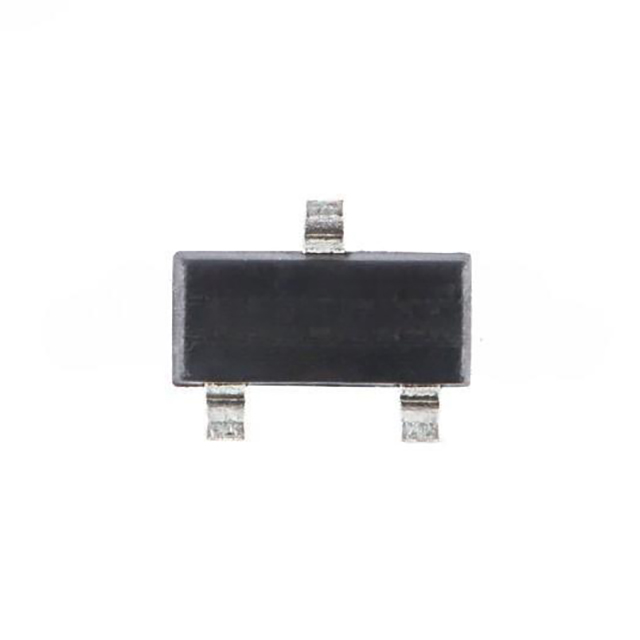

XC6206P332MR-G 采用 SOT-23-3 封装，这是一种常见的表面贴装型封装，尺寸小巧，适合高密度 PCB 布局。其表面贴装设计使得在焊接和组装工艺上更为简便，能有效节省电路板的空间并提高生产效率。

核心优势

1. 高效能输出：该 LDO 稳压器在最大负载条件下能够维持稳定的 3.3V 输出，为微控制器、传感器和逻辑电路等元器件提供理想的供电方案。
2. 低静态电流：3µA 的静态电流使得 XC6206P332MR-G 在待机状态至少保持良好的电源管理特性，因此非常适合用于电池供电的设备，能够有效延长电池使用寿命。
3. 过流和短路保护：内置的过流和短路保护功能能够提高电路的安全性，防止因过负载或短路而导致的损坏，有助于提升系统的可靠性。
4. 广泛的工作温度范围：该产品能够在 -40°C 到 85°C 的温度范围内正常工作，适应各种环境条件，确保其在严苛的工业应用中也能稳定运行。

应用场景

XC6206P332MR-G 适用于多种电子应用，特别是在以下领域表现突出：

• 便携式设备：如智能手机、手持式设备和便携式医疗仪器，低功耗特性尤为重要。
• 传感器供电：对电源要求严格的传感器和咪表等应用，要求稳压器能够提供稳定的电源。
• 微控制器供电：为各种微控制器和嵌入式系统提供稳定的工作电压。
• 消费电子：在电视、音响及玩具等消费电子产品中充当电源管理的核心部件。
• 工业应用：比如自动化控制系统和数据采集设备，适应多变环境的特性使其在工业领域也有良好表现。

总结

XC6206P332MR-G 是一款提供高效、稳定电源解决方案的线性稳压器，结合低功耗、过流保护和宽工作温度范围的特点，适用于广泛的应用领域。特别适合在对体积、功耗要求严格的场合，成为现代电子设计中不可或缺的电源管理组件。无论是便携设备、工业应用还是消费类电子产品，它都能够助力设计师实现高效能与可靠性兼顾的电源解决方案。
