RT1716WSC USB Type-C收发器产品概述
RT1716WSC是台湾立锜（RICHTEK）推出的一款专为USB Type-C接口设计的收发器，针对便携电子、消费电子及工业场景的小封装、低功耗需求优化，具备宽电压范围、工业级温区等核心特性，是Type-C接口控制的高性价比解决方案。
一、产品定位与核心身份
作为USB Type-C接口的专用收发器，RT1716WSC主要负责CC线（Configuration Channel）的信号收发与控制，实现Type-C接口的基础功能：包括设备角色检测（DRP动态角色交换、DFP下行端口、UFP上行端口）、功率协商的基础信号传输等。其定位偏向“轻量型Type-C控制核心”，适配无需复杂PD协议但需要稳定Type-C接口通信的场景，平衡性能与成本。
二、关键性能参数详解
RT1716WSC的参数设计精准匹配多场景需求，核心参数如下：
1. 电压与功耗适配
- 工作电压范围：3V~5.5V，覆盖主流电源输入（如5V USB供电、3V电池供电），无需额外电平转换电路，简化系统设计；
- 静态电流：仅25μA（典型值），待机状态下功耗极低，对电池供电设备（如无线耳机充电盒、移动电源）的续航提升显著，即使长期待机也不会明显消耗电量。
2. 通信与环境适应性
- 数据速率：300Kbps，满足Type-C CC线的基础通信需求（CC线通常支持100Kbps~1Mbps速率），确保角色检测、状态交互的稳定性；
- 工作温度：-40℃~+85℃，符合工业级温度标准，可适应户外设备（如便携导航）、车载充电器等严苛环境，避免低温或高温下性能失效。
3. 封装与尺寸

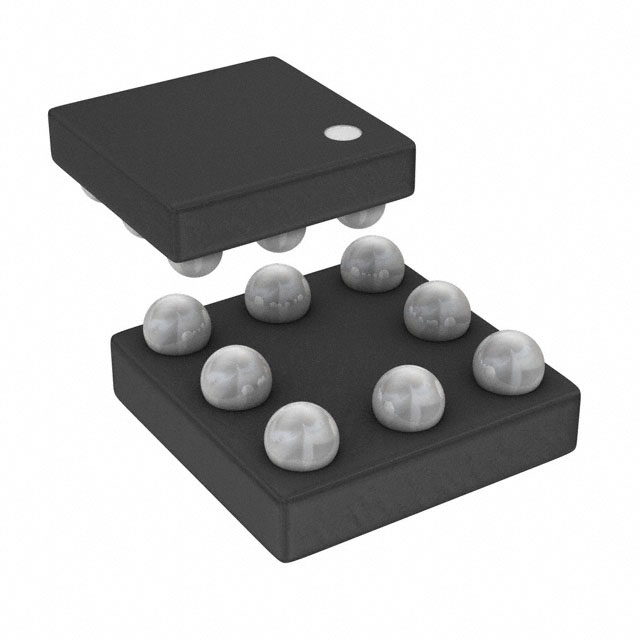

- 封装形式：8-WLCSP（晶圆级芯片级封装），尺寸仅1.38mm×1.34mm，是目前Type-C收发器中极小的封装之一，适合手机、智能穿戴等内部空间极度紧凑的设备，助力产品轻薄化设计。
三、核心功能与典型应用场景
RT1716WSC的功能聚焦Type-C接口的基础控制，适配以下主流场景：
1. 便携电子设备
- 智能手机/平板电脑：作为Type-C接口的信号收发核心，配合MCU实现充电、数据传输的角色检测，超小封装适配手机内部高密度PCB布局；
- 无线耳机充电盒：低功耗（25μA静态电流）延长充电盒待机时间，小尺寸节省内部空间，支持Type-C充电接口的普及。
2. 消费电子周边
- 移动电源：实现Type-C输出的角色检测（DFP模式），宽电压范围适配不同输入输出电压，低功耗提升移动电源自身续航；
- 桌面充电器：支持Type-C接口的设备识别，工业级温区适应不同使用环境（如高温厨房、低温阳台）。
3. 工业与车载场景
- 车载充电器：-40℃~+85℃温区适配汽车内部温度变化（夏季高温、冬季低温），稳定实现Type-C充电功能；
- 工业控制终端：如小型传感器节点、手持检测设备，小封装+低功耗适合便携工业设备设计。
四、设计优势与系统集成
RT1716WSC在系统设计中具备明显优势：
1. 简化BOM与PCB设计
- 仅需少量外围元件（如去耦电容）即可工作，无需复杂的协议芯片，降低BOM成本；
- 8-WLCSP封装采用无引脚设计，减少PCB布线难度，适合高密度多层板布局。
2. 兼容性与可靠性
- 立锜（RICHTEK）作为电源管理与接口芯片的老牌厂商，产品可靠性经过市场验证，供应链稳定；
- 宽电压范围适配不同电源方案，避免电压波动导致的功能异常。
3. 功耗优化设计
- 静态电流25μA，远低于同类竞品（部分竞品静态电流>50μA），对电池供电设备的续航提升约30%（按典型待机时间估算）。
五、总结
RT1716WSC凭借超小封装、超低功耗、宽电压范围及工业级温区，成为USB Type-C接口应用中的“轻量高效解决方案”。其定位精准覆盖便携、消费电子及工业场景的需求，在平衡性能、成本与设计空间方面表现突出，是工程师设计Type-C接口设备时的可靠选择。
