S9KEAZN8AMFKR 产品概述
一、产品简介

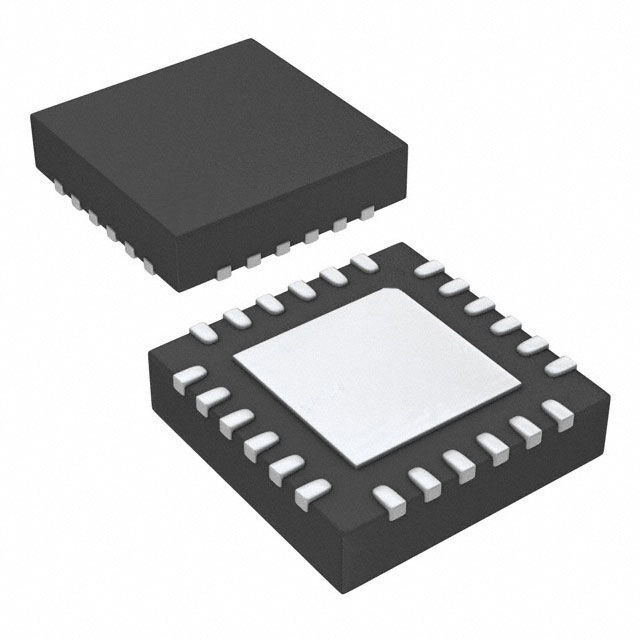

S9KEAZN8AMFKR 是恩智浦（NXP）推出的一款基于 ARM Cortex-M0+ 内核的 32 位微控制器，封装为 24 引脚 QFN（4×4）。该器件以紧凑的存储与外设资源、宽电压范围与工业级工作温度区间为特点，适用于对成本、尺寸与可靠性有要求的嵌入式控制与传感前端应用。核心参数如下：
- CPU 内核：ARM Cortex-M0+
- 最高主频：48 MHz
- 数据位宽：32 Bit
- 程序存储：8 KB FLASH
- 存储类型：FLASH
- RAM：1 KB
- 通用 I/O 数量：22 个
- ADC：12-bit
- 振荡器：内置振荡器
- 工作电压：2.7 V ～ 5.5 V
- 工作温度：-40 ℃ ～ +125 ℃
- 封装：24-QFN（4×4）
- 品牌：NXP（恩智浦）
二、主要特性（要点）
- 32 位处理能力：ARM Cortex-M0+ 内核在 48 MHz 主频下提供足够的计算能力，满足多数实时控制与简单信号处理任务。
- 紧凑存储配置：8 KB FLASH + 1 KB RAM 适合存放控制固件、引导与少量运行时数据，适用于功能精简、代码体积受限的应用。
- 丰富 GPIO：22 个 I/O 引脚为外设控制、开关读取、LED 驱动、简单总线接口等提供灵活性。
- 精度 A/D：12-bit ADC 支持中等精度的模拟采样，适合传感器数据采集与模拟量测量。
- 宽电源范围：2.7 V 至 5.5 V 工作电压使其能兼容多种电源方案（单节锂电池、双节镍氢、5 V 系统等）。
- 工业级温度：-40 ℃ 至 +125 ℃ 的工作温度满足严苛环境应用需求。
- 小型封装：24-QFN（4×4）适用于对 PCB 面积敏感的便携与嵌入式产品。
三、典型应用场景
- 传感器节点：结合 12-bit ADC 与多路 GPIO，可用于环境传感、温湿度/压力/光照等传感器采集与前端处理。
- 工业小型控制器：用于简易的阀门控制、继电器驱动、状态监测等工业控制场景，得益于工业级温度与宽电压性能。
- DIY 与消费类小型外设：遥控器、小家电控制板、按键/LED 驱动等对成本与尺寸敏感的终端设备。
- 人机界面（HMI）子模块：作为按键扫描、背光控制与简单状态显示任务的协处理器。
- 教学与快速原型：紧凑规格和常见架构便于教学与快速验证嵌入式控制算法。
四、设计与布局建议
- 电源去耦：在 VDD 和 VSS 近端放置适当的陶瓷去耦电容（例如 0.1 μF）以抑制供电噪声，必要时添加 1 μF 或更大容量的滤波电容。
- ADC 采样：为了提高 ADC 精度与稳定性，模拟输入节点应使用低阻抗信号源或增加合适的采样缓冲；尽量避免模拟输入线与高频数字线平行布线，减少干扰。
- QFN 封装注意事项：24-QFN 封装建议在 PCB 设计时为底部散热焊盘预留通孔/焊盘并按厂商推荐的焊盘工艺进行铺铜与阻焊，确保良好焊接和热可靠性。
- 时钟与振荡：芯片集成内置振荡器，便于快速开发与低 BOM 成本设计；对时间精度要求较高的系统，考虑外部晶振或参考时钟（若器件支持）以提升定时精度。
- 上电与复位：按照规范提供稳定上电斜率，电源上电或复位期间避免 I/O 端口处于不确定状态，必要时使用上拉/下拉来定义默认电平。
五、可靠性与环境适配
该器件工作温度范围覆盖 -40 ℃ 至 +125 ℃，适合大多数工业与车载边缘应用。在高温、高湿或高振动环境中，建议在系统级进行热管理（散热、隔振）与 EMI 评估，并在 PCB 制造与元件焊接中采用工业级工艺以保证长期可靠性。
六、开发与测试提示
- 固件体积限制：由于 FLASH/ RAM 容量有限，应在软件架构上尽量采用精简代码、优化数据存储与外设中断设计，避免动态分配大块内存。
- 调试接口：开发阶段建议使用厂商工具链与调试器（支持 ARM Cortex-M 系列）进行烧录与单步调试，以加快开发进度。
- 功耗评估：若用于电池供电，需在系统层面评估工作/睡眠模式切换与外设电源管理策略，以延长续航时间（具体低功耗特性视固件实现与外设使用情况而定）。
七、小结
S9KEAZN8AMFKR 是一款面向空间受限、成本敏感且需要工业级温度与宽电压适应性的 32 位微控制器。凭借 Cortex-M0+ 的处理能力、12-bit ADC、22 路 I/O 以及小尺寸 QFN 封装，它在传感前端、简单控制器与便携终端等应用中具有较高的实用性。在设计中注重电源完整性、ADC 信号处理与 QFN 布局工艺，可有效发挥该器件的可靠性与性能。若需进一步的引脚分配、外围电路示例或参考设计，建议查阅恩智浦官方数据手册与应用笔记。
