NANO100NC2BN 产品概述
一、概述
NANO100NC2BN 是新唐（NUVOTON）推出的一款基于 ARM Cortex‑M0 内核的 32 位微控制器，面向低成本、低功耗的嵌入式控制与数据采集应用。器件集成 32KB FLASH 程序存储和 8KB RAM，最高主频 42MHz，工作电压宽范围 1.8V 至 3.6V，工作温度 -40℃ 至 +85℃，适合工业与商用环境使用。
二、主要规格
- CPU：ARM Cortex‑M0，32‑bit，最高主频 42MHz
- 存储：32KB FLASH（程序存储器），8KB SRAM
- I/O：38 路通用 I/O 引脚
- ADC：12bit 分辨率（模数转换）
- DAC：12bit 分辨率（数模转换）
- 振荡器：内置振荡器（便于快速启动与降低系统成本）
- 工作电压：1.8V ~ 3.6V
- 工作温度：-40℃ ~ +85℃

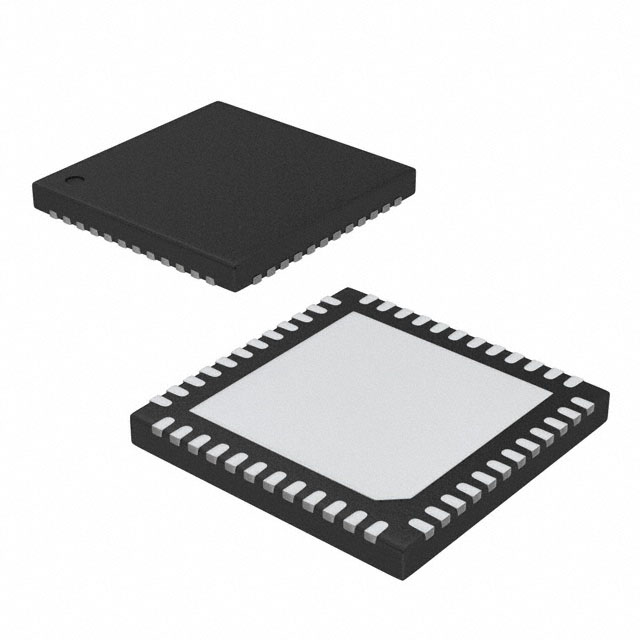

- 封装：48‑QFN（7 x 7 mm）
- 品牌：NUVOTON（新唐）
三、特性亮点
- 32 位 Cortex‑M0 内核在提供足够计算能力的同时，保持能耗和成本的平衡，适合控制密集型与实时响应类任务。
- 12bit ADC/DAC 提供中等精度的采样与模拟输出能力，可直接用于传感器信号读取与模拟控制场合。
- 38 路 I/O 为外设连接、按键、指示灯、继电器等提供较大灵活性，适配多种接口需求。
- 宽电压工作范围与工业级温度支持增强了系统在复杂环境下的可靠性。
四、典型应用场景
- 低功耗物联网终端与无线传感节点（需要本地数据采集与简单控制）
- 便携式测量与仪器设备（中等精度 ADC/DAC 支持信号采集与输出）
- 工业控制器与嵌入式驱动（耐温耐压、I/O 资源丰富）
- 消费类电子与家居自动化产品（成本敏感、对性能有基本要求）
五、设计建议
- 采用 48‑QFN（7 x 7 mm）封装时注意 PCB 的散热与焊盘设计，确保可靠焊接与热流通道。
- 虽然内置振荡器便于快速开发与低成本方案，关键时钟或对时序敏感的应用可考虑外部晶振以提高频率稳定性。
- 电源设计上建议加入稳压、滤波与旁路电容，保证 1.8V‑3.6V 范围内稳定供电以降低噪声对 ADC/DAC 的影响。
- 在有模拟采样需求时，优化 ADC 前端的阻抗匹配与滤波，避免数字切换干扰影响采样精度。
本产品以其均衡的性能、丰富的 I/O 与中等精度的模数/数模转换能力，适合对成本敏感且需一定处理能力与模拟接口的嵌入式应用。
