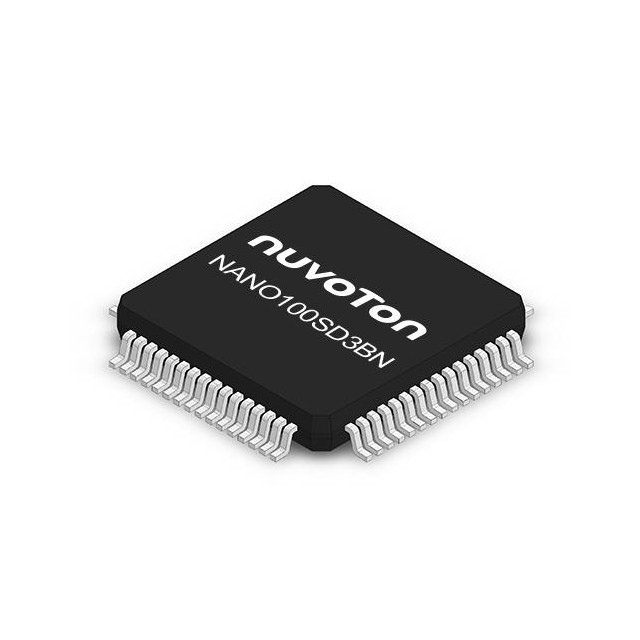

NANO100SD3BN 产品概述
一、产品简介
NANO100SD3BN 是新唐（NUVOTON）基于 ARM Cortex-M0 内核的 32 位微控制器，主频最高 42MHz，集成 64KB Flash 程序存储与 16KB SRAM。器件工作电压范围宽（1.8V ~ 3.6V），工作温度覆盖工业级 -40℃ 到 +85℃，封装为 64 引脚 LQFP，适合中小型嵌入式系统与工业应用。
二、主要规格亮点
- CPU：ARM Cortex‑M0，32 bit，最高 42MHz
- 存储：64KB FLASH 程序存储，16KB RAM
- I/O：多达 52 路通用 I/O 引脚，灵活扩展外设与接口
- 模数：12‑bit ADC（满足常见传感采集精度需求）
- 数模：12‑bit DAC（支持模拟输出与控制）
- 时钟：内置振荡器，简化系统时钟设计
- 工作条件：1.8V–3.6V，-40℃–+85℃
- 封装：64‑LQFP，利于手工焊接与板级布线
三、功能与特性
NANO100SD3BN 将 32 位计算能力与丰富模拟资源结合，12 位 ADC 提供较高分辨率的传感器采集能力，12 位 DAC 可用于精确模拟控制或参考输出。内置振荡器可在无需外部晶振的情况下快速启动与低成本实现基准时钟；同时 52 个 I/O 为多通道传感器、显示、按键或外围设备扩展提供充足接口。
四、典型应用场景
适用于低功耗控制器、传感器网关、工业控制面板、智能家居设备、仪器仪表以及中小型电机或伺服控制等场景。其 12‑bit ADC/DAC 组合尤其适合需要精确模拟量采集与输出的嵌入式产品。
五、设计与应用建议
- 电源与去耦：推荐在 VDD 近端放置 0.1µF 和 1µF 去耦电容，保证电源稳定；注意模拟与数字电源布局分离以降低噪声。
- 时钟使用：内置振荡器适合多数应用，若需更高精度计时或通信建议外接晶振或高稳定性时钟源。
- ADC/DAC 性能优化：为保证采样精度，建议使用低噪声电源、短模拟走线与合适采样电容；若存在高速切换 I/O，应隔离数字噪声源。
- 引脚布局：充分利用 52 个 I/O 做分组管理，外设与高频信号走线尽量靠近对应地或电源平面，减少串扰。
- 烧录与调试：器件兼容常见的在系统编程与调试方法，建议在开发板上预留调试接口以便固件调试与更新。
六、封装与可靠性
64‑LQFP 封装便于 PCB 布局与散热，适合中小批量生产与原型开发。器件工作温度与电源范围满足工业级要求，在要求苛刻的环境下仍具稳定性。结合良好的 PCB 设计与电源管理，可实现长期可靠运行。
总结：NANO100SD3BN 以 ARM Cortex‑M0 的性价比与丰富的 12‑bit 模拟资源，为多种嵌入式应用提供了平衡的计算能力与接口扩展，适合对成本、稳定性与模拟性能有综合要求的产品设计。
