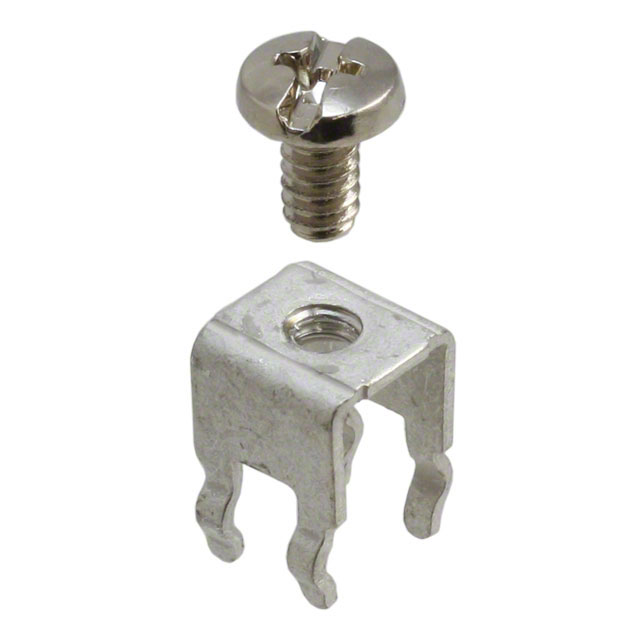

Keystone Electronics 7693 螺钉端子产品概述

一、产品核心定位与基本属性

Keystone Electronics 7693是一款专为印刷电路板（PCB）设计的螺钉端子+电源分接头，属于有源电子元器件，采用散装包装便于批量取用。该产品核心功能是实现PCB与外部导线的可靠连接，尤其适合中小功率电源线路的分接或信号传输，4引脚设计支持多路电路同步连接，覆盖工业、消费电子等领域的基础连接需求。

二、关键技术参数解析

1. 螺钉规格：采用6-32美制螺纹，适配常见十字/内六角螺丝刀，无需特殊工具即可完成导线紧固，操作门槛低；
2. 电流承载：额定电流15A，可稳定支持12V/15A、24V/15A等中小功率电源场景（如小型电机供电、LED模组驱动）；
3. 材料与镀层：触头及螺钉主体为黄铜（导电性优异、耐腐蚀性强），触头表面镀锡（提升PCB焊接兼容性，适配波峰焊/回流焊），螺纹部位镀镍（防止潮湿环境下锈蚀卡死，延长使用寿命）；
4. 安装与引脚：4引脚设计，通孔安装+卡入式端接，兼顾固定可靠性与组装效率。

三、结构设计与材料特性

7693的结构围绕“可靠连接+便捷操作”优化：

• 卡入式端接：引脚带有弹性卡爪，插入PCB通孔后自动锁定，无需额外工具固定（焊接可进一步增强可靠性），组装时间比传统螺丝固定缩短30%以上；
• 黄铜基体：触头电阻率低（约1.7×10^-8 Ω·m），电流传输损耗小；螺钉主体强度适中，避免过度拧紧断裂；
• 复合镀层：锡镀层解决PCB焊接兼容性问题，镍镀层防止螺纹锈蚀，确保长期插拔无卡顿。

四、安装与端接操作说明

1. PCB安装步骤：
   ① 将4个引脚对准PCB对应通孔；
   ② 轻压端子使卡爪卡入孔位，完成初步固定；
   ③ 对引脚焊接（推荐用于工业级高可靠性场景）；
2. 导线端接流程：
   ① 拧松6-32螺钉至导线可放入间隙；
   ② 放入剥线后的导线（建议线径适配端子孔径）；
   ③ 拧紧螺钉至导线无松动（避免过度拧紧损坏螺纹）。

五、典型应用场景

7693的参数与设计适配以下领域：

• 工业控制：PLC模块、传感器供电板的电源分接；
• 消费电子：加湿器、台灯等小家电的PCB电源接口；
• 通信设备：小型路由器、交换机的辅助电源连接；
• LED驱动：LED模组的电源输出分路（单路输入分三路输出）。

六、产品优势与市场价值

相比同类端子，7693具备三大核心优势：

1. 成本可控：散装包装降低采购成本，黄铜+常规镀层控制材料成本；
2. 可靠性高：复合镀层防止氧化/锈蚀，卡入式+焊接双重固定确保连接稳定；
3. 适配性强：15A电流覆盖多数中小功率场景，4引脚支持多路连接，6-32螺钉适配通用工具。
   该产品为电子设备制造商提供了“高效组装+稳定连接”的解决方案，尤其适合批量生产中的基础连接需求。
