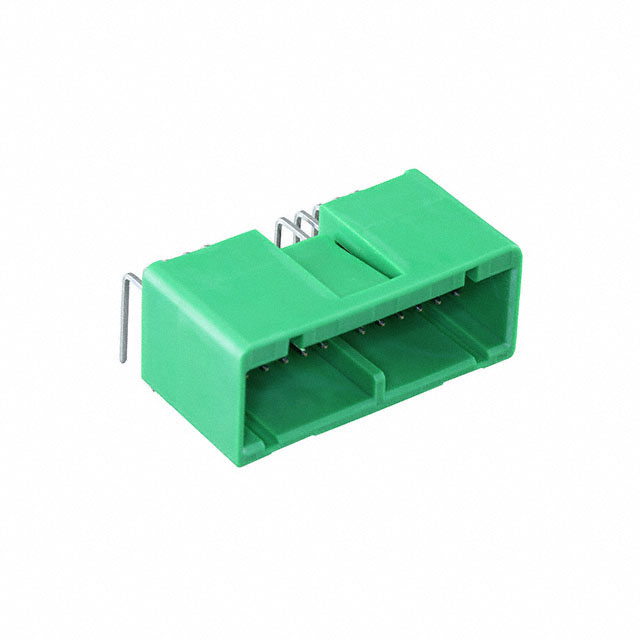

JAE IL-AG5-22P-D3L2 连接器产品概述
JAE（日本航空电子）作为全球汽车电子领域的核心元器件供应商，其IL-AG5系列连接器专为车载环境的严苛需求优化设计。IL-AG5-22P-D3L2是该系列中针对22针位板-电缆连接的主力型号，兼具可靠性、抗干扰性与安装便捷性，是车载电子系统信号与电力传输的可靠载体。
一、品牌与系列定位
IL-AG5系列属于JAE汽车级连接器产品线，聚焦板至电缆/导线连接场景，产品处于有源状态（可稳定供应），采用散装包装（适配批量生产与灵活采购需求）。该系列针对汽车环境的振动、温度波动及电磁干扰等挑战，从结构到材料均做了针对性优化，是车载电子系统的核心连接组件之一。
二、核心参数总览
IL-AG5-22P-D3L2的核心参数明确了其应用边界与性能定位：
- 连接类型：公形引脚接头，适配对应母座实现板-电缆对接；
- 针位规格：22针位、2排布局，排距3.00mm，配接间距2.50mm；
- 安装方式：通孔直角式，适配PCB板垂直安装，节省水平空间；
- 防护与紧固：4墙遮蔽护罩（EMC防护）、推挽式紧固（抗振动、插拔便捷）；
- 电气基础：3A/触头额定电流，锡表面处理触头，黄铜触头材料；
- 环境范围：-40°C~85°C工作温度，PBT绝缘材料。
三、结构设计特点
该型号的结构设计围绕汽车环境的可靠性需求展开：
- 4墙遮蔽护罩：全包围式遮蔽结构可有效抑制电磁辐射与外部干扰，满足汽车电子对EMC的严格要求，避免信号串扰；
- 方形触头设计：相比圆形触头，方形触头的接触面积更稳定，减少接触电阻波动，提升信号传输完整性；
- 板导轨辅助：集成板导轨结构，安装时可精准定位PCB板，降低焊接误差，提升生产效率；
- PBT绝缘材料：聚对苯二甲酸丁二酯（PBT）具有良好的耐温性、耐化学性与机械强度，适配汽车内部的温湿度变化与轻微化学腐蚀（如机油、清洁剂）。
四、电气性能指标
电气性能直接决定连接器在汽车电路中的适用性：
- 额定电流：单触头3A额定电流，可满足车载传感器、小功率执行器（如车门锁、座椅调节）等低功耗电路的电力传输需求；
- 触头表面处理：配接端与柱端均采用锡处理，既降低接触电阻（提升信号传输效率），又增强抗腐蚀能力（延长使用寿命，适配潮湿环境）；
- 触头材料：黄铜触头兼具优异的导电性与机械强度，在汽车行驶的持续振动下不易变形，保持稳定接触。
五、环境适应性
汽车环境的复杂多变要求连接器具备强适应性：
- 宽温范围：-40°C~85°C的工作温度，覆盖全球大部分地区的汽车使用场景（从低温严寒到高温暴晒）；
- 抗振动性能：推挽式紧固方式配合可靠的触头结构，可承受汽车行驶中的持续振动（符合汽车行业振动测试标准），避免连接松动或接触不良；
- 绝缘可靠性：15.00mm绝缘高度与PBT材料的组合，确保高压场景下的绝缘性能，防止短路故障。
六、安装与端接说明
IL-AG5-22P-D3L2的安装与端接流程简洁可靠：
- 安装类型：通孔直角式，适合PCB板上的垂直空间布局，适配紧凑的车载电子模块设计；
- 端接方式：焊接端接，工艺成熟且连接可靠，适配常规电子组装生产线，降低生产难度；
- 紧固操作：推挽式紧固无需额外工具，插拔便捷，可快速实现板与电缆的连接与断开，提升售后维护效率。
七、典型应用场景
作为汽车级连接器，IL-AG5-22P-D3L2的核心应用集中在车载电子系统：
- 车载中控系统：连接中控面板与车身控制单元（BCM）的信号传输；
- 车身控制系统：适配车门、座椅、车窗等执行器的电力与信号连接；
- 传感器网络：支撑胎压监测、倒车雷达、温度传感器等与ECU的板线连接；
- 辅助驾驶系统：用于摄像头、毫米波雷达等模块的信号传输链路。
八、产品价值总结
IL-AG5-22P-D3L2通过结构优化（遮蔽、推挽、板导轨）、电气性能适配（3A电流、锡处理触头）与环境适应性（宽温、抗振动），成为汽车电子系统中板-电缆连接的高性价比选择。其兼顾可靠性与安装便捷性，可有效降低车载系统的故障风险，提升整车电子性能的稳定性，是汽车电子工程师的常用选型之一。
