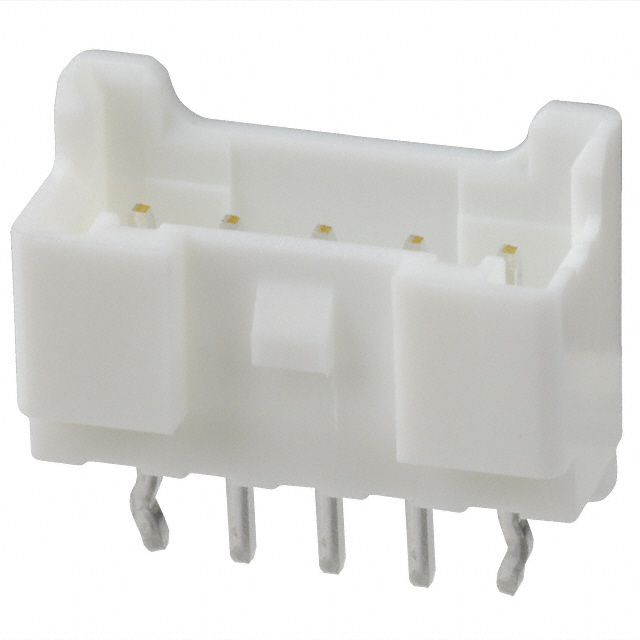

产品概述：B05B-PASK-1(LF)(SN)
1. 产品简介
B05B-PASK-1(LF)(SN)是由著名连接器制造商JST生产的一款高质量接头，旨在满足各种电子设备连接需求。这款连接器采用了先进的材料和设计，确保其在众多工业和消费电子应用中的可靠性和耐用性。其优越的性能使其成为线对板连接的理想选择，特别在要求高密度和高电流的应用场景下表现出色。
2. 主要参数
- 连接器类型：接头
- 触头类型：公形引脚
- 针位数：5位
- 排数：1排
- 加载的针位数：全插入
- 样式：板至电缆/导线
- 护罩：具备 4 墙遮蔽设计
- 安装类型：通孔
- 端接方式：纽结引脚焊接
- 紧固类型：锁销滑道
3. 物理特性
- 接触长度 - 配接：3.20mm
- 接触长度 - 柱：3.00mm
- 总体接触长度：8.10mm
- 绝缘高度：7.70mm
- 触头形状：方形
- 触头材料：高导电性铜合金
- 触头表面处理：锡镀层以防止氧化和提升导电性
- 绝缘材料：采用聚对苯二甲酸丁二酯（PBT），并经过玻璃纤维增强处理，以提高强度和温度适应性
- 绝缘颜色：天然色（无色）
4. 性能指标
- 工作温度：-25°C ~ 85°C，适应多种环境条件
- 材料可燃性等级：UL94 V-0，符合国际安全标准，保证使用过程中的安全性
- 额定电流：3A，适合低电流传输应用
- 额定电压：250V，满足多种电气参数要求
5. 应用领域
B05B-PASK-1(LF)(SN)连接器广泛应用于多种领域，包括但不限于：
- 消费电子产品：如电视、音响、电子玩具等
- 工业设备：自动化设备、机器人控制系统等
- 通讯设备：网络设备、通信模块等
- 医疗设备：医用监控器、便携式医疗设备等
6. 设计与优势
该接头设计简洁且功能强大，具有锁销滑道紧固设计，确保连接稳固，防止意外脱落。此外，带有 4 墙的护罩设计提高了抗干扰能力，适用于高电磁环境的应用场景。结合其优质的材料和工艺，B05B-PASK-1(LF)(SN)能在各种苛刻条件下稳定工作，体现出极高的可靠性。
7. 安装与维护
安装该连接器简单方便，采用通孔安装方式，配合标准化的焊接工艺即可完成。由于其使用寿命长且抗磨损，通常无需频繁更换。定期检查焊点和连接状态可以确保设备的正常运行，减少故障概率。
8. 总结
B05B-PASK-1(LF)(SN)是JST推出的一款卓越性能的线对板连接器，凭借其优良的电气性能和出色的机械强度，已成为众多行业的连接方案首选。它的多样化应用及优越的技术特性，使得其在科技发展快速的当今社会中扮演着不可或缺的角色。
