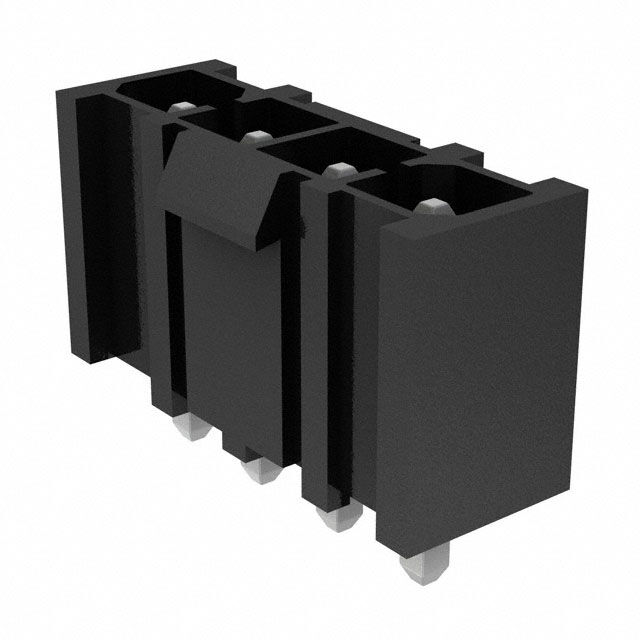

IPBT-104-H1-T-S-K — Samtec Power Mate® IPBT 4位 4.2mm 直插接头 概述

一、产品概述

IPBT-104-H1-T-S-K 属于 Samtec 的 Power Mate® IPBT 系列，是一款通孔、单排 4 引脚的板对板或板对电缆垂直连接头。标准间距为 0.165"（4.20mm），总体接触长度 0.510"（12.95mm），设计用于需要稳固机械支撑与可靠电气连接的场合。外观描述常见为“CONN HEADER VERT 4POS 4.2MM”，包装为管装，产品处于有源（量产）状态。

二、关键机械与电气参数

• 引脚数：4（单排、全部加载）
• 间距：0.165"（4.20mm）
• 接触长度（配接/插入）：0.260"（6.60mm），柱端：0.130"（3.30mm）
• 绝缘高度：0.380"（9.65mm）
• 触头形状：方形，引脚通孔设计方便波峰或手工焊接
• 额定电压：400VAC / 565VDC（适合中低压电源连接场景）

三、材料与表面处理

• 触头材质：铜合金，兼顾导电性与机械强度
• 表面处理：配接端与柱端均为锡镀，适合焊接终端处理
• 绝缘体：液晶聚合物（LCP），UL94 V-0 阻燃等级，耐热、尺寸稳定性良好
• 绝缘颜色：黑色

四、结构特点与优点

• 屏蔽护罩：带四壁遮蔽（四墙），增强接插件两端的屏蔽与机械引导，有利于抗干扰与插拔导向
• 通孔安装：通过 PCB 的通孔焊接方式提供更高的机械强度，适合承受插拔力和长期振动环境
• 锁紧机制：采用锁销滑道形式的紧固结构，提高插接后的可靠性与防震性能
• 总体接触长度充足，可保证良好的接触余量和机械配合公差

五、典型应用场景

该型号适用于要求稳固电源或信号连接的场合，包括但不限于：

• 电源分配模块与背板连接
• 工业控制与仪器设备的板间或板对线缆连接
• 通信与网络设备中需要高电压隔离和可靠焊接的接口
• 需通过通孔提供机械加固的高振动场合

六、安装与注意事项

• 焊接：由于触头为锡镀，适用于常规波峰或回流焊工艺，但建议参考 Samtec 官方焊接温度曲线与工艺说明以避免对 LCP 绝缘件造成热应力。
• PCB 布局：按 4.20mm 间距布置并预留通孔及焊盘，结合产品绝缘高度（9.65mm）考虑机械支撑与空间。
• 插拔与机械：充分利用四墙遮蔽与锁销滑道以保证插拔定位，避免在未对中时施加侧向力导致触点损坏。
• 环境：工作温度范围 -55°C 至 105°C，适合大多数商业和工业温度工况；请注意长期高温或化学环境对绝缘与镀层的影响。

七、总结

IPBT-104-H1-T-S-K 是一款为可靠电气连接与机械强度而设计的 4 引脚 4.2mm 通孔接插件。其铜合金触头与锡镀处理、LCP 绝缘与四墙屏蔽结构，使其在电源分配、工业控制与板间连接等应用中表现稳健。选型与设计时建议结合实际电流需求与 Samtec 官方资料（数据手册、焊接工艺说明）进行最终确认。若需进一步技术参数（如电流额定、插拔寿命、推荐 PCB 孔径和焊盘尺寸），建议查阅 Samtec 产品数据手册或联系供应商获取完整规格表。
