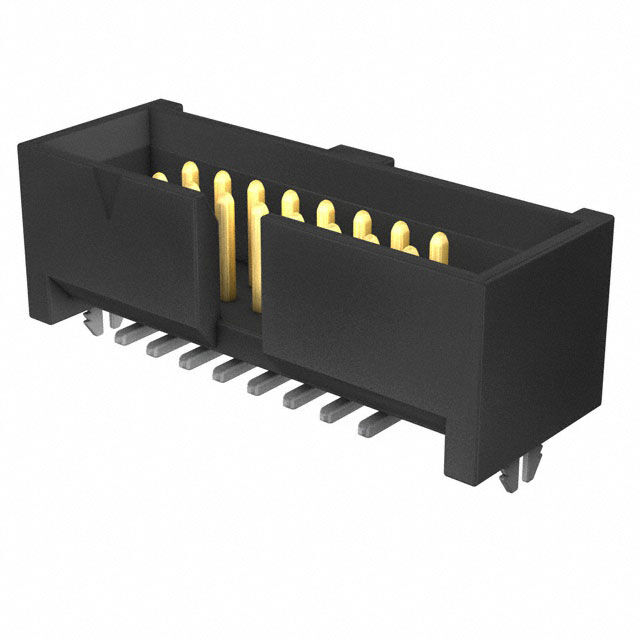

SHF-108-01-L-D-SM-K-TR 矩形排针连接器产品概述

一、产品核心定位与基本属性

SHF-108-01-L-D-SM-K-TR是美国SAMTEC（申泰）公司推出的表面贴装式（SMD）矩形排针连接器，属于高密度小型化连接方案。该产品采用立贴安装方式，2排布局、16个接触位（POS），1.27mm标准中心距，专为需要紧凑空间、可靠信号传输的电子设备设计，覆盖工业级到消费电子的多场景应用。

二、关键技术参数详解

该连接器的核心参数明确支撑其应用场景，关键指标如下：

（注：额定电流等参数为SAMTEC同类产品通用值，具体需参考官方 datasheet）

三、结构设计与材料特性

3.1 立贴安装与高密度布局

立贴设计可垂直于PCB表面安装，相比卧贴更节省平面空间，适合板间垂直连接场景；2排1.27mm中心距的布局，在有限空间内实现16个接触位的高密度集成，满足小型化设备的紧凑设计需求。

3.2 触头材料与镀层优势

触头采用磷青铜：具有优异的弹性回复力和耐疲劳性能，可长期保持稳定的接触压力，减少插拔过程中的触头变形；表面镀纯锡：焊接性极佳，兼容回流焊工艺，且锡镀层抗氧化性强，可降低长期使用中的接触电阻变化。

3.3 结构可靠性设计

SAMTEC对触头采用精密冲压工艺，确保接触位的尺寸一致性；绝缘主体采用耐高温工程塑料（如LCP），可承受回流焊高温（峰值260℃左右），且机械强度高，防止安装过程中损坏。

四、环境适应性与可靠性

该产品的环境性能满足多场景需求：

1. 宽温范围：-55℃+125℃的工作温度覆盖了工业控制（-40℃+85℃）、汽车电子（部分场景-40℃~+125℃）等严苛环境；
2. 耐腐蚀性：锡镀层和磷青铜触头可抵抗潮湿、盐雾等环境侵蚀，符合工业级耐环境标准；
3. 振动冲击性能：触头的弹性设计和绝缘主体的刚性结构，可承受10G20G的振动（102000Hz）和100G的冲击（1ms），满足移动设备或工业现场的振动需求；
4. 长寿命：≥500次的插拔寿命，可支持设备的维修、升级等多次插拔操作。

五、典型应用场景

SHF-108-01-L-D-SM-K-TR的紧凑设计和宽温特性，使其适用于以下场景：

1. 消费电子：智能手机、平板电脑、智能穿戴设备的内部板间信号连接（如主板与显示屏、电池的连接）；
2. 工业控制：PLC模块、传感器节点、工业机器人的信号传输（如温度、压力传感器与控制器的连接）；
3. 汽车电子：车载显示屏、倒车雷达、车身控制模块（BCM）的小型化连接（需确认具体车型的温度要求）；
4. 通信设备：路由器、交换机、基站的板卡间高密度连接；
5. 医疗设备：便携式医疗仪器（如血糖仪、心电图仪）的内部紧凑连接，符合低功耗、小型化需求。

六、安装与使用注意事项

为确保产品性能稳定，需注意以下要点：

1. 回流焊工艺：需遵循SAMTEC推荐的焊接温度曲线（峰值温度260℃±5℃，回流时间≤10秒），避免过温导致触头镀层氧化或绝缘主体变形；
2. 存储条件：未开封产品存储于15℃35℃、湿度30%70%的环境，开封后建议1个月内使用完毕，避免触头氧化；
3. 焊盘设计：PCB焊盘需匹配1.27mm中心距，焊盘尺寸建议参考官方 datasheet（如φ1.0mm左右的圆形焊盘），确保焊接牢固；
4. 插拔操作：插拔时需垂直对准，避免倾斜导致触头弯曲，禁止过度用力插拔。

该产品凭借SAMTEC的工艺优势和宽温可靠性，成为小型化电子设备板间连接的高性价比选择。
