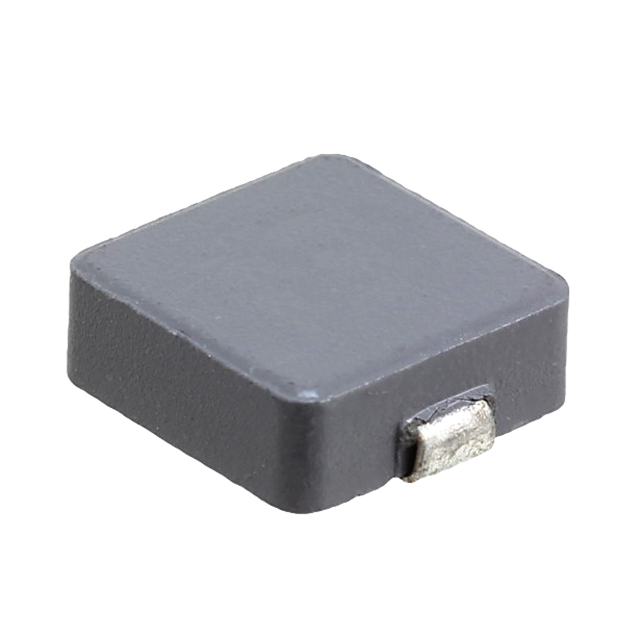

SRP1038A-100M — BOURNS 功率电感产品概述
一、概述
SRP1038A-100M 是 BOURNS 针对汽车与高可靠性电源应用推出的一款表面贴装型功率电感。其标称电感值为 10 µH（公差 ±20%），饱和电流（Isat）达 12 A，直流电阻（DCR）约为 30 mΩ，额定工作电流为 7.5 A，并通过 AEC‑Q200 车规级认证。封装为 SMD，外形尺寸约 11 × 10 mm，适合用于空间受限且需高电流能力的稳压与滤波电路。
二、主要参数（摘要）
- 品牌：BOURNS
- 型号：SRP1038A-100M
- 电感值：10 µH ±20%
- 饱和电流（Isat）：12 A（通常指在规定磁通下降限值下的峰值电流）
- 额定电流：7.5 A（连续允许电流，考虑温升与损耗限制）
- 直流电阻（DCR）：约 30 mΩ（影响铜损与转换效率）
- 封装：SMD，尺寸约 11 × 10 mm
- 等级：AEC‑Q200（车规可靠性）
三、特点与优势
- 高电流能力：12 A 的饱和电流保证在瞬态或峰值条件下保持足够的电感量，适合降压转换器的输出或能承受启动/浪涌电流的场合。
- 实用的额定电流：7.5 A 的额定连续电流配合较低的 DCR（≈30 mΩ），在中等功率密度设计中能够兼顾效率与热管理。
- 车规可靠性：通过 AEC‑Q200 认证，适合汽车电子、工业及其它对可靠性要求较高的应用。
- 紧凑封装：11×10 mm 的 SMD 尺寸适合 PCB 高密度布局，同时便于自动化贴装与回流焊流程。
四、典型应用场景
- 汽车车载电源（ECU、车用通信模块、仪表）
- DC‑DC 降压转换器（同步/非同步）输出滤波与能量储存
- 工业控制电源与点到点电源模块
- LED 驱动与车用照明电源系统
- 需要高耐受浪涌电流的电源前端滤波
五、设计与选型建议
- 区分 Isat 与 额定电流：Isat（12 A）为饱和点参考，短时峰值电流可接近该值而电感降小；长期运行应以 7.5 A 的额定电流为基准以避免过高温升与损耗。
- 考虑 DCR 对效率的影响：30 mΩ 在高电流下会产生显著 I²R 损耗，需评估系统效率与散热。必要时可通过并联或更低 DCR 元件来优化。
- 温升与散热：在 PCB 布局时应提供良好的铜箔散热路径与必要的热沉或过孔，减少电感本体温度上升对电感值和寿命的影响。
- 布局注意事项：将电感尽量靠近开关器件或负载，缩短高电流回路的走线，增设适量电容以抑制开关噪声。
- 电感公差影响：±20% 的电感公差在滤波与谐振点设计时需留有裕量，必要时通过仿真或样机验证滤波特性。
六、可靠性与封装
作为 AEC‑Q200 车规级元件，SRP1038A-100M 满足汽车环境下的温度循环、机械应力与电气可靠性测试要求。SMD 封装便于自动化生产与回流焊接，但在焊接工艺上仍建议遵循厂方焊接规程，避免过长的高温暴露以保护磁芯与粘结材料。
七、结论
SRP1038A-100M 以其 10 µH 的电感值、高达 12 A 的饱和电流、以及 7.5 A 的连续额定电流，加之 AEC‑Q200 车规认证和紧凑的 SMD 尺寸，适合用于对电流承受能力、可靠性和封装工艺有较高要求的汽车及工业电源设计。在选型时应充分考虑 DCR 对系统效率与散热的影响，并按实际工作电流与温升条件进行适当的余量设计与 PCB 布局优化。若需进一步的典型波形、温升曲线或封装推荐焊盘，请参考 BOURNS 官方规格书或联系供应商获取详尽数据与应用建议。
