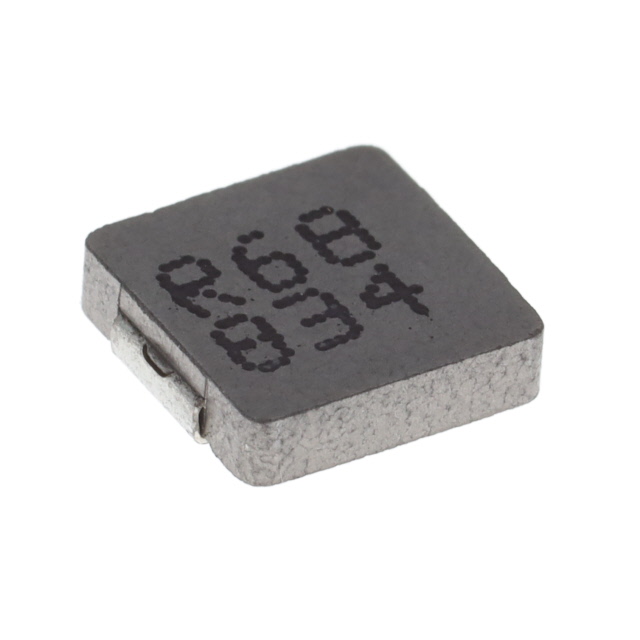

Sumida 0618CDMCCDS-R68MC 功率电感产品概述
一、核心参数总览
Sumida 0618CDMCCDS-R68MC为一体成型屏蔽式功率电感，核心参数如下：
- 电感值：680nH（精度±20%）
- 额定电流（Irms）：9.8A（直流电阻升温40℃时的连续工作电流）
- 饱和电流（Isat）：17A（电感值下降20%时的电流）
- 直流电阻（DCR）：12mΩ（典型值）
- 封装形式：非标准封装（型号0618对应常规尺寸参考：约6.0mm×6.0mm×1.8mm，具体以原厂 datasheet 为准）
- 品牌：Sumida（胜美达）
二、产品类型与设计定位
该产品属于中大功率专用一体成型电感，是Sumida针对DC-DC转换场景优化的方案。相比传统绕线电感，一体成型工艺通过磁芯与线圈一体化压制，兼顾了低EMI、高可靠性、大电流承载三大核心优势，适配对效率、抗干扰要求较高的电源系统。
三、关键性能指标深度解析
1. 电感值与精度
680nH±20%的电感值是功率电感的核心功能参数，直接影响DC-DC转换器的纹波抑制能力与输出稳定性。±20%的精度符合工业级电感的常规要求，无需额外高精度筛选，可降低供应链成本。
2. 额定电流与饱和电流
- 额定电流（9.8A）：是电感连续工作时的安全上限（直流电阻升温≤40℃），覆盖多数中等功率DC-DC模块的电流需求；
- 饱和电流（17A）：远高于额定电流，意味着产品具有较强的过载耐受能力——短时间内电流超额定值时，电感仍能保持基本功能，降低电源失效风险。
3. 直流电阻（DCR）
12mΩ的低DCR是该产品的核心亮点：DCR越小，铜损（P=I²×R）越低，可显著提升电源转换效率（尤其是大电流场景），同时减少电感自身发热，延长使用寿命。
四、封装与工艺特点
1. 一体成型工艺优势
- 屏蔽性能佳：磁芯完全包裹线圈，漏磁极低，可简化系统EMC设计；
- 机械强度高：一体化结构抗振动、抗冲击能力强，适配工业、汽车等恶劣环境；
- 尺寸紧凑：相比传统屏蔽电感体积更小，利于电源模块小型化。
2. 非标准封装适配
型号0618为Sumida自定义尺寸标识，需参考原厂 datasheet 确认引脚间距、焊盘尺寸等参数，确保与目标PCB设计匹配。
五、典型应用领域
该电感因性能平衡，广泛应用于：
- 服务器与数据中心：CPU/VCORE供电模块、主板DC-DC转换器；
- 工业电源：PLC电源、变频器辅助电源；
- 汽车电子：车载信息娱乐系统、ADAS供电模块；
- 通信设备：基站电源、路由器/交换机电源。
六、选型与使用注意事项
- 电流余量设计：工作电流需≤额定电流（9.8A），建议预留20%-30%余量，避免长期过载；
- 温度环境：高温场景（>85℃）需降低工作电流，参考原厂温度系数曲线调整；
- 安装要求：非标准封装需确认PCB焊盘匹配，焊接时避免过热损伤磁芯；
- EMC布局：虽漏磁低，但需避免与敏感信号线路交叉，进一步降低干扰。
Sumida 0618CDMCCDS-R68MC凭借可靠的工艺与平衡的性能，成为中大功率电源系统的高性价比选型，具体应用需结合场景电流、温度、EMC要求综合评估。
