SMF8.5CA 瞬态抑制二极管（TVS）产品概述

一、产品定位与核心价值

SMF8.5CA是森美特（SUNMATE）推出的贴片式双向瞬态抑制二极管（TVS），专为低电压敏感电子电路的瞬态过压防护设计。其核心价值在于以紧凑封装实现高可靠性的浪涌/静电抑制，适配消费电子、汽车电子、工业控制等多领域的过压防护需求，是替代进口同类器件的高性价比选择。

二、关键电气参数解析

SMF8.5CA的电气参数针对实际应用场景做了精准优化，核心参数的设计逻辑清晰：

1. 极性与截止/击穿特性：双向极性设计，无需区分电路方向即可工作，简化PCB布局与焊接流程；反向截止电压（Vrwm）为8.5V，确保电路正常工作时TVS处于截止状态（漏电流仅10μA，不影响后端电路功耗）；击穿电压（Vbr）10.4V，是过压时开始导通的阈值，比Vrwm高19%左右，避免正常电压波动导致误触发。
2. 钳位与脉冲耐受能力：峰值脉冲功率（Ppp）200W（测试波形为10/1000μs，即上升沿10μs、半峰值1000μs的标准浪涌波形），可承受典型静电放电（ESD）或电源浪涌；钳位电压（Vc）14.4V，是脉冲峰值时TVS能将电压限制的最高值，远低于多数敏感器件的击穿电压（如CMOS芯片典型击穿电压15-20V），有效保护后端电路不被损坏。
3. 宽温工作范围：-55℃至+150℃的工作温度，覆盖汽车级（-40℃+125℃）与工业级（-40℃+85℃）应用场景，即使在极端环境下仍能稳定工作，无需额外降额设计。

三、封装与可靠性设计

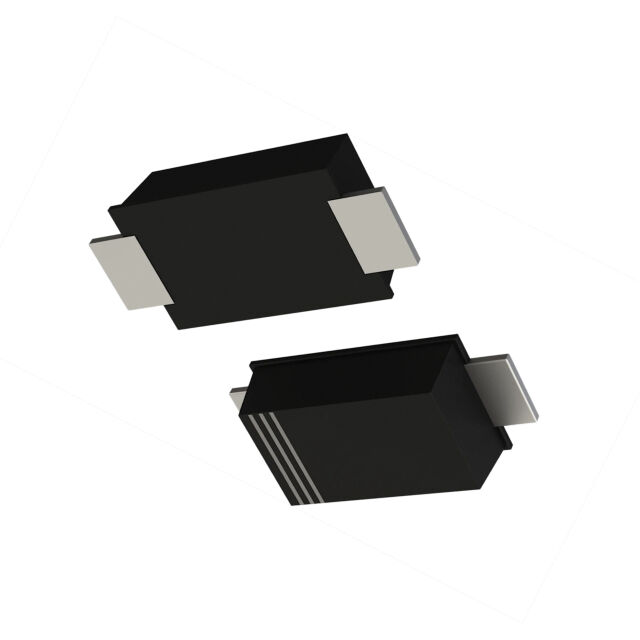

SMF8.5CA采用SOD-123FL贴片封装，物理特性适配高密度PCB设计：

• 尺寸紧凑：封装尺寸约2.0×1.25×1.0mm（长×宽×高），适合小型化电子设备（如手机、智能穿戴）的接口防护，不占用额外PCB空间；
• 焊接可靠性：无铅环保封装（符合RoHS指令），支持回流焊工艺，焊接后机械强度高，抗振动性能优异（满足汽车级振动测试要求）；
• 散热优化：封装结构优化了热传导路径，能快速散发明时的脉冲热量，避免局部过热导致器件失效，延长使用寿命。

四、典型应用场景

SMF8.5CA的参数适配性使其在多领域广泛应用：

1. 消费电子接口防护：手机、平板的USB充电口、Type-C数据接口，防止静电放电（ESD）或电源浪涌损坏充电IC；
2. 汽车电子传感器防护：车载胎压传感器、温度传感器的信号端口，应对汽车点火/负载切换产生的瞬态浪涌（符合ISO 7637标准）；
3. 工业控制I/O端口：PLC、变频器的数字输入输出端口，保护微控制器（MCU）免受工业环境中的浪涌干扰；
4. 通信设备射频端口：路由器、交换机的以太网接口、WiFi模块射频端，抑制静电与雷击感应浪涌，提升设备EMC性能。

五、选型与应用注意事项

1. 选型匹配：Vrwm需高于电路正常工作电压的1.2-1.5倍（如5V系统可选8.5V，12V系统需选更高电压的TVS）；脉冲功率需匹配实际应用的浪涌能量（如汽车应用需确认浪涌波形与功率是否匹配）；
2. 布局要点：TVS需并联在被保护电路的电源/信号端与地之间，且尽可能靠近保护端口（减少引线电感，避免电感导致的电压过冲）；
3. 可靠性验证：实际应用前可通过浪涌测试（如IEC 61000-4-5）验证防护效果，确保符合设备EMC标准。

SMF8.5CA凭借双向防护、宽温可靠、紧凑封装等特性，成为低电压电路过压防护的主流选择，可满足多数民用与工业级设备的防护需求。
