SMBJ20CA 瞬态抑制二极管(TVS)产品概述

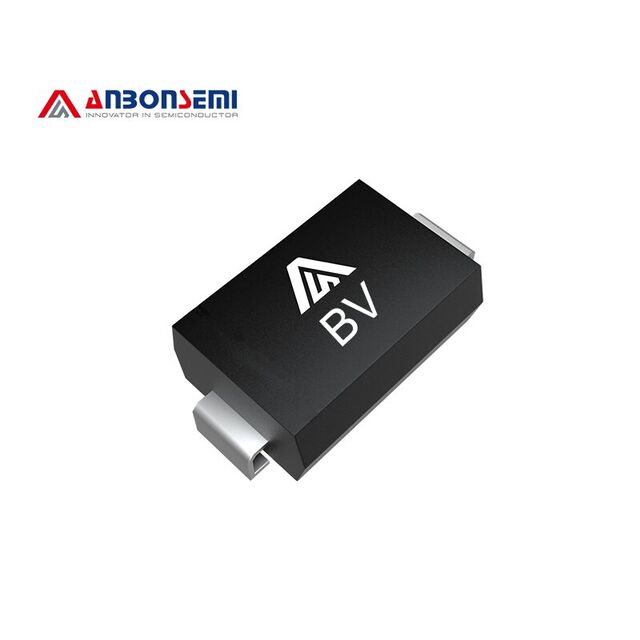

SMBJ20CA是一款双向瞬态抑制二极管(TVS),由High Diode(海德)半导体推出,采用SMB(DO-214AA)表面贴装封装,专为20V及以下低电压电路的浪涌过压防护设计,可快速吸收瞬间过压脉冲,保护后端敏感电子元件免受损坏。
一、产品核心定位与类别
SMBJ20CA属于TVS管中的双向钳位型器件,无需区分正负极即可实现过压防护,适用于直流或交流电路的浪涌抑制。其设计核心是平衡「小巧体积」与「高防护能力」,针对消费电子、通信、工业控制等领域的低电压电路,提供可靠的过压保护方案。
二、关键电气参数详解
SMBJ20CA的核心参数直接决定防护性能,具体解读如下:
- 反向截止电压(Vrwm):20V
器件正常工作时可长期承受的最大反向直流电压(无击穿),明确了其适配的电路工作电压范围(≤20V)。 - 击穿电压(Vbr):22.2V
反向电压达到此值时,器件开始导通并进入防护状态,将过压能量引导至地端。击穿电压的一致性(典型值±5%)保证了防护响应的稳定性。 - 钳位电压(Vc):32.4V
峰值脉冲电流(Ipp)下的最大电压值,是防护效果的核心指标——32.4V的钳位电压可将过压尖峰限制在后端元件(如IC、传感器)的耐受范围内,避免损坏。 - 峰值脉冲电流(Ipp):18.5A
采用10/1000μs(前沿10μs、半峰值1000μs)标准浪涌波形时,器件可承受的最大脉冲电流,满足多数消费电子的浪涌防护需求。 - 峰值脉冲功率(Ppp):600W
同波形下的最大脉冲功率,是衡量TVS管防护能力的关键参数。600W的功率可应对雷击感应、静电放电等较强浪涌冲击。 - 反向漏电流(Ir):5μA
在Vrwm(20V)下的反向漏电流,数值极小,不会干扰电路正常工作,保证了器件的低功耗特性。
三、封装与物理特性
SMBJ20CA采用SMB(DO-214AA)表面贴装封装,具有以下实用特点:
- 尺寸小巧:典型尺寸为2.9mm(长)×5.4mm(宽)×1.0mm(高),适配高密度PCB布局;
- 无极性设计:双向防护无需区分正负极,简化电路设计与安装流程;
- 散热优异:封装热阻低(典型值<50℃/W),可快速 dissipate 浪涌能量,避免器件过热;
- 焊接兼容:符合表面贴装工艺要求,支持回流焊(260℃/10s)、波峰焊等自动化生产。
四、典型应用场景
SMBJ20CA的低电压适配性与高防护能力,使其广泛应用于以下领域:
- 消费电子:手机、平板、笔记本的USB/Type-C充电端口、数据接口防护;
- 通信设备:路由器、交换机的以太网端口、射频模块(RF)浪涌抑制;
- 工业控制:PLC、温度/压力传感器模块的信号线路防护;
- 汽车电子:车载USB接口、低电压传感器(如胎压监测)的过压保护(适配12V车载系统)。
五、性能优势与设计注意事项
性能优势
- 双向防护:无需正负极区分,降低设计复杂度;
- 低钳位比:钳位电压(32.4V)与击穿电压(22.2V)比值约1.46,防护效果优于多数同类型器件;
- 高可靠性:符合RoHS环保标准,通过-55℃~150℃温度循环、湿度测试等可靠性验证;
- 低功耗:5μA漏电流不影响电路正常工作,适合电池供电设备。
设计注意事项
- 安装位置:需靠近被保护元件或接口安装,减少引线电感对防护效果的影响;
- 电压匹配:电路工作电压需≤Vrwm(20V),避免持续过压导致器件老化;
- 浪涌频率:避免每秒多次重复浪涌冲击,需在器件允许的脉冲频率范围内使用;
- 焊接规范:回流焊温度不超过260℃(持续时间≤10s),避免封装损坏。
六、品牌背景与可靠性说明
High Diode(海德)是国内专注于半导体防护器件的制造商,拥有10余年TVS管、ESD防护器件的研发与生产经验。SMBJ20CA经过批量生产验证,性能一致性好,广泛应用于国内外消费电子、工业控制客户的产品中,可满足商业级与工业级可靠性要求。
综上,SMBJ20CA以其双向防护、高功率密度、低漏电流等特点,成为20V及以下低电压电路浪涌防护的理想选择。
