SMCJ33CA 瞬态抑制二极管（TVS）产品概述
一、产品核心定位与应用场景
SMCJ33CA是金开盛（JKSEMI） 推出的一款双向瞬态抑制二极管（TVS），专为低至中等电压系统的瞬态过压防护设计，可有效抑制雷击、静电放电（ESD）、开关浪涌等脉冲干扰，避免后端敏感电子元件（如IC、传感器、电源模块）损坏。
其核心应用场景覆盖：
- 工业控制：PLC输入输出端口、电机驱动电路、工业传感器信号线路防护；
- 汽车电子：车载传感器（温度、压力、位置）、CAN总线接口、辅助电源模块浪涌防护；
- 消费电子与通信：USB Type-C接口、充电器、路由器/WiFi模块的过压保护；
- 电力设备：小型电源适配器、LED驱动电路的瞬态干扰抑制。
二、关键电气参数深度解析
SMCJ33CA的参数设计围绕“防护有效性”与“系统兼容性”展开，核心参数解读如下：
1. 极性与截止/击穿特性
- 双向极性：可同时抑制正负方向的瞬态脉冲，无需额外配对管，简化电路布局；
- 反向截止电压（Vrwm）：33V：正常工作时反向截止，最大可承受33V直流电压不导通，适配12V、24V等低中压系统（工作电压远低于33V，避免误触发）；
- 击穿电压（Vbr）：36.7V：系统电压超过33V并达36.7V时，TVS快速击穿导通，将过压脉冲导入地端；
- 反向漏电流（Ir）：1μA：截止状态漏电流极小，不影响系统正常功耗，适合低功耗场景。
2. 脉冲防护能力
- 峰值脉冲电流（Ipp）：28.2A@10/1000μs：采用10/1000μs标准浪涌波形（模拟雷击/开关浪涌），可承受最大28.2A峰值电流，满足一般工业与汽车级浪涌要求；
- 峰值脉冲功率（Ppp）：1.5kW：对应脉冲功率容量，确保多次脉冲冲击下稳定工作（符合IEC 61000-4-5浪涌测试标准）；
- 钳位电压（Vc）：53.3V：击穿后将系统电压钳位在53.3V以内，远低于后端元件典型耐压（如普通IC耐压20V~60V），有效保护后端电路。
3. 环境适应性
- 工作温度范围：-55℃~+150℃：宽温设计，覆盖工业级（-40℃+125℃）与汽车级（-55℃+150℃）要求，适合户外设备、车载系统等极端场景。
三、封装与可靠性设计

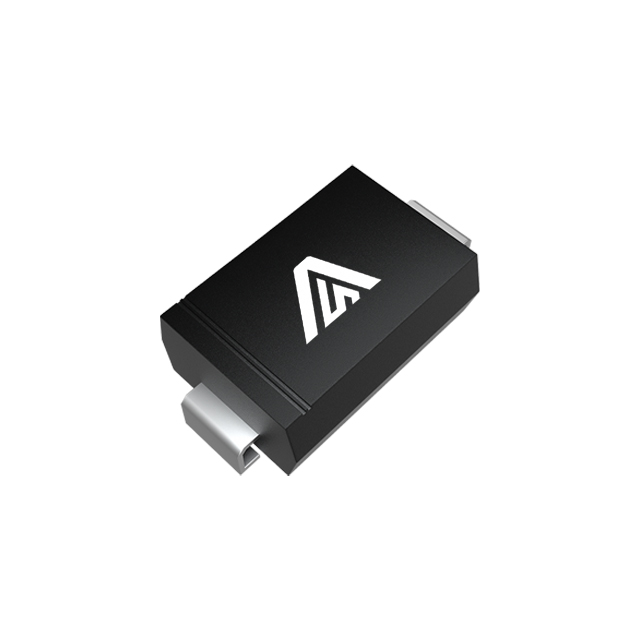

SMCJ33CA采用SMC（DO214AB）表面贴装封装，具备以下优势：
- 体积紧凑：封装尺寸约5.8mm（长）×3.5mm（宽）×2.6mm（高），适配高密度PCB布局，满足小型化设备需求；
- 贴装兼容性：符合SMT自动化生产要求，支持回流焊、波峰焊工艺，生产效率高；
- 可靠性保障：采用优质环氧树脂封装，耐潮湿、抗机械冲击，热传导性能良好，可快速散发热量，避免脉冲冲击下温度过高损坏。
金开盛对该产品进行了严格可靠性测试：温度循环（-55℃~+150℃，1000次）、湿度测试（85℃/85%RH，1000h）、浪涌寿命（1000次脉冲冲击），确保长期稳定工作。
四、品牌与选型参考
1. 品牌背景
JKSEMI（金开盛）是国内专注保护器件研发的半导体厂商，产品覆盖TVS、ESD、压敏电阻等，符合RoHS、REACH环保标准，部分产品通过AEC-Q101汽车级认证，广泛应用于工业、汽车、消费电子领域。
2. 选型注意事项
- 电压匹配：Vrwm需大于系统正常工作电压（如24V系统选33V及以上TVS）；
- 脉冲能力：根据系统浪涌等级选择Ipp/Ppp（工业级需≥20A@10/1000μs）；
- 温度范围：极端环境（汽车、户外）优先选宽温（-55℃~+150℃）型号。
五、典型应用案例
以汽车压力传感器防护为例：
- 电路结构：传感器24V电源端与地并联SMCJ33CA，信号端串联限流电阻后并联TVS；
- 工作原理：汽车点火/开关切换产生浪涌（电压升至40V以上）时，SMCJ33CA击穿导通，将浪涌电流导入地，钳位电压53.3V以内，保护传感器内部IC不受损坏。
总结：SMCJ33CA凭借双向防护、宽温特性、紧凑封装与可靠脉冲能力，成为低中压系统瞬态过压保护的高性价比选择，适配多领域应用需求。
