SP1103C-01UTG 产品概述
一、产品定位与概况
SP1103C-01UTG 是 Littelfuse（美国力特）推出的一款双向瞬态抑制二极管（TVS），专为汽车级和工业级瞬态浪涌与静电放电（ESD）保护设计。器件满足 AEC‑Q101 汽车质量规范，并通过 IEC 61000‑4‑2（静电放电）、IEC 61000‑4‑4（电快速瞬变）和 IEC 61000‑4‑5（浪涌）等抗扰度等级，适用于车载电源线、传感器接口、通用低压电路的浪涌/ESD 防护场景。
二、主要电气参数（关键值）
- 类型：双向 TVS（二向抑制，适用于交流/双向脉冲场景）
- 反向截止电压 Vrwm：3.3 V（工作耐压/稳态电压）
- 击穿电压 Vbr：3.8 V（典型）
- 钳位电压（Clamping）：6 V；9 V（依据测试条件与极性/脉冲电流不同而异，应参考器件详细曲线）
- 峰值脉冲功率 Ppp：720 W @ 8/20 μs
- 峰值脉冲电流 Ipp：80 A @ 8/20 μs
- 反向漏电流 Ir：1 μA（通常在 Vrwm 条件下）
- 结电容 Cj：约 130 pF（典型值）
以上参数反映了器件在8/20 μs浪涌脉冲测试条件下的瞬态承受能力与稳态特性，符合工业与车规应用对瞬态抑制的需求。
三、封装与可靠性

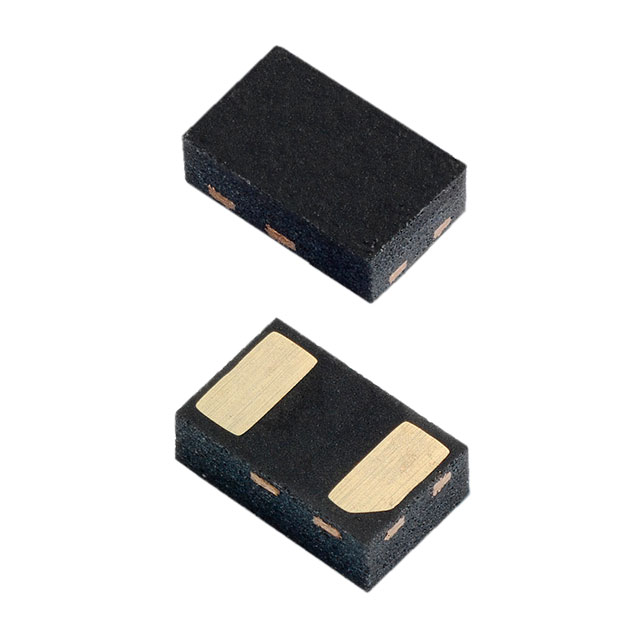

- 封装：DFN1610‑2（2 引脚，紧凑低阻抗封装）
- 汽车级认证：AEC‑Q101 认证，适合车载环境的温度循环、机械应力与长期可靠性要求。
DFN1610‑2 封装便于贴装于 PCB 关键保护点，具有较短的接地和电源路径，有利于降低寄生电感，提高抑制效果。适合板端或接插件附近做浪涌和静电防护。
四、典型应用场景
- 车载总线与电源保护：如车载传感器电源、CAN/LIN 等低压通信保护（注意 Cj 对高速信号的影响）。
- 充电/车载电子模块：针对瞬时浪涌与电涌保护（充电口、终端连接器）。
- 工业控制与接口：I/O 口、继电器驱动线、开关电源前端的浪涌抑制。
- 模块与线路板级保护：放置在输入端或敏感电路近端，保护后端器件免受瞬态高压冲击。
五、设计与布局建议
- 近端安放：将 TVS 放置在被保护信号或电源节点与接地之间，尽可能靠近被保护端口或引脚，以缩短环路并降低寄生感抗。
- 接地处理：为获得最佳性能，主浪涌路径应有低阻抗地回路；在车规应用中建议采用焊盘直接回流到车体或多层 PCB 的完整地平面。
- 与串联元件配合：在需要时可与小电阻或熔断器串联，控制释放电流或进行分段保护，避免在大能量冲击下单器件承受全部应力。
- 高频信号注意：结电容约 130 pF，可能对高速差分或射频链路造成显著影响；不建议用于对带宽和信号完整性敏感的高速接口（如 USB 3.x、HDMI 等），但适合低速数字/模拟或电源线保护。
- 温升与热管理：在高能量冲击后器件会产生热量，PCB 铜箔与散热结构应能承受短时热冲击；设计时评估冲击能量频率与器件寿命。
六、选型与使用注意事项
- 电压等级匹配：Vrwm 3.3 V 适用于 3.3 V 电源保护，但在实际系统中需考虑钳位电压与被保护器件可承受的最大电压，确保钳位后电压不会超过被保护元件的安全极限。
- 钳位电压与能量能力：器件在 80 A（8/20 μs）下的钳位与在更大电流下的行为会不同；在高能量应用中请参照厂商完整的 IV 曲线与脉冲测试数据。
- 双向特性：双向 TVS 在正负极性浪涌时均能工作，适合交流或可能发生反向脉冲的场合，但对单向电源线（如严格 DC 正极保护）也可选择单向型以获得更低的钳位电压。
- 漏电流与温漂：1 μA 的反向漏电流在车载或低功耗电路中通常可接受，但在极低功耗待机设计中仍需评估其影响。
七、总结
SP1103C-01UTG 是一款面向汽车与工业级应用的双向 TVS 抑制器，具备高达 720 W（8/20 μs）能量承受能力和 80 A 峰值冲击电流能力，封装紧凑且符合 AEC‑Q101。适用于对 3.3 V 电源与低速接口的浪涌与 ESD 保护，但在高速数据线应用中需慎重考虑其 130 pF 的结电容影响。合理的 PCB 布局与接地设计能够最大化其防护效率，确保系统在复杂电磁环境下的可靠性。
