36PR100KLF 产品概述
一、概述

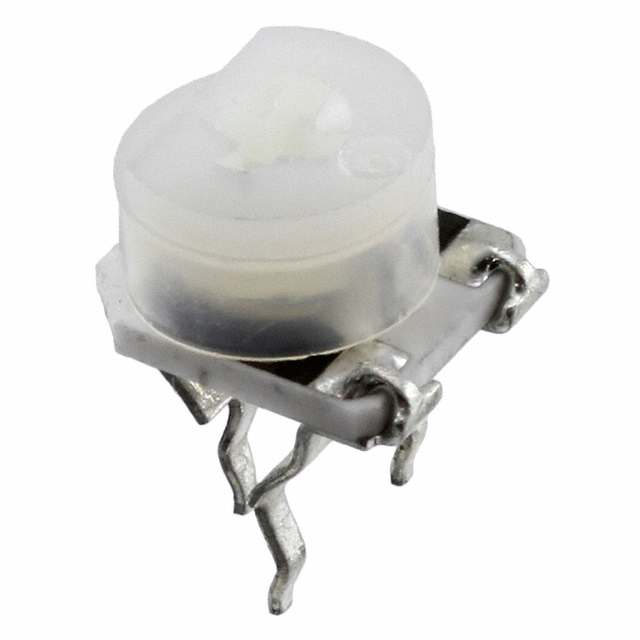

36PR100KLF 是 TT ELECTRONICS 系列的通孔微调电阻（微调电位器），规格为 100 kΩ，单圈（1 turn），顶端可调（TOP ADJ），外形约 6 mm，采用插件（通孔）封装，适合电路板上进行频繁或偶尔的机械微调与电路标定。
二、主要参数
- 阻值：100 kΩ
- 精度（初始误差）：±20%
- 最大功耗：300 mW
- 温度系数（TCR）：±250 ppm/°C（约等于每摄氏度最大变动 0.025%）
- 圈数：1（单圈）
- 调整方式：顶端螺丝可调，使用小一字/十字螺刀或专用调整工具
- 封装：插件（通孔）
补充说明：按额定功率与阻值计算，理论最大工作电流约为 1.73 mA，理论最大允许电压约为 173 V（理想计算值）。实际应用应远低于此值以避免发热和定值漂移。
三、结构与安装
该器件为通孔插件式微调电阻，顶端调节设计便于调试与维修，6 mm 的尺寸使其在 PCB 布局中占用空间小、适用于密集板区域。插件焊接工艺通用，应注意焊接时间和温度以免损伤内部电阻膜或黏结结构。安装时保证调节端能方便接触，避免机械应力传递到焊点。
四、优点与适用场景
优点：
- 结构紧凑，顶端可调便于在线微调与维护
- 单圈响应迅速，适合需要快速定位的调整场合
- TCR±250 ppm/°C 对一般电子设备提供稳定性保证
适用场景：
- 电压分压、偏置调节与微调校准
- 传感器零点与量程校准、测量仪表的现场微调
- 原型验证与维修替换件
- 低功耗信号链中作精细电阻微调（注意功率限制）
五、使用建议与注意事项
- 精度为 ±20%，若需高精度控制（如 1% 或更高）建议在设计中使用更高精度电阻或在微调前以固定电阻预校。
- 避免在额定功率附近长期工作，推荐在额定功率的 50% 以下使用以延长寿命并减少热漂。
- 在高湿或有腐蚀性气氛中使用时应注意防护，必要时选用密封型或涂层处理产品。
- 订购前确认所需阻值的阻抗曲线（线性/对数）与机械寿命参数（调节次数）、允许扭矩和工作温度范围，因不同版本可能存在差异。
- 焊接时避免对塑料体或调节机构施加过热，控制焊接时间并使用合适的助焊剂和回流曲线。
六、选型建议与替代
36PR100KLF 适用于以微调为主、对空间及顶端可调有要求的通孔应用。若需更高精度、耐高温或密封防尘，请向厂商索取相应系列型号或考虑表贴（SMD）/密封型多圈微调电阻。购买与设计前建议参阅厂商官方数据表以确认机械尺寸、调节类型、寿命与环境规范。
总结：36PR100KLF 提供了体积小、易调整、稳定性适中的通孔微调解决方案，适合低功耗电路的现场微调与维修替换场合，但对精度与功率有更高要求时需谨慎选型或做额外设计补偿。
