HCPL-050L-500E光隔离器产品概述
一、产品基本定位与核心价值

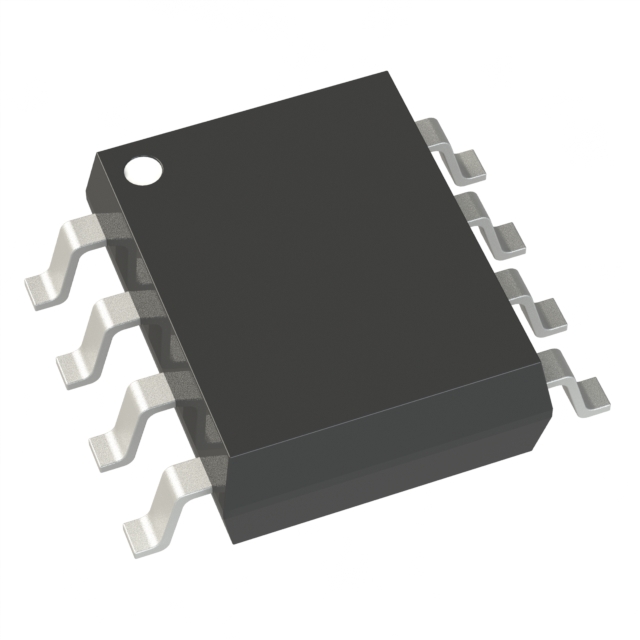

HCPL-050L-500E是博通（Broadcom）推出的单通道有基极晶体管输出光隔离器，采用8-SO小外形封装，专为需要电气隔离、抗电磁干扰的工业及低功耗场景设计。其核心价值在于：
- 工业级宽温范围（-55℃~+100℃），适配极端环境；
- 3.75kVrms高隔离电压，满足安全隔离需求；
- 1kV/us共模瞬态抑制比（CMTI），抗噪声能力强；
- 1Mbit/s传输速率，平衡速度与稳定性。
二、关键技术参数详细解析
2.1 输入输出电气特性
- 输入端：DC输入，工作电压范围2.7V~7V（覆盖常见MCU输出电压），正向压降典型值1.7V，最大正向电流20mA（避免过流损坏LED）；
- 输出端：有基极晶体管输出，典型输出电流8mA，电流传输比（CTR）15%（稳定的信号传输比，减少信号衰减）。
2.2 隔离与抗干扰性能
- 隔离电压：3.75kVrms（符合IEC 60747-5-2等安全标准，可有效隔离高低压电路，防止高压窜入控制端）；
- 共模瞬态抑制比（CMTI）：1kV/us（抑制共模噪声干扰，适合工业现场电磁环境复杂的场景）；
- 直流反向耐压：5V（防止反向电压损坏输入侧LED，提升电路可靠性）。
2.3 传输与延迟特性
- 传输速率：1Mbit/s（满足多数数字信号隔离需求，如PLC数字I/O、通信接口隔离）；
- 传播延迟：上升延迟（tpLH）典型650ns，下降延迟（tpHL）典型350ns（延迟差异小，信号失真度低）。
2.4 功率与温度特性
- 耗散功率：100mW（低功耗，适合电池供电或低功耗系统，延长设备续航）；
- 工作温度：-55℃~+100℃（工业级宽温，覆盖户外、车间等极端温度场景，无需额外温度补偿）。
三、典型应用场景
HCPL-050L-500E的参数特性使其适配多种场景：
- 工业自动化：PLC（可编程逻辑控制器）的数字输入输出模块，隔离现场传感器/执行器与控制电路，防止高压冲击MCU；
- 电机控制：隔离功率驱动电路与微控制器，保护控制单元免受电机反电动势干扰；
- 通信接口隔离：RS-485、CAN总线等接口的信号隔离，提升抗噪声能力，保障数据传输稳定；
- 医疗设备：患者监护仪、输液泵等设备的电气隔离，符合医疗设备安全规范（隔离患者端与系统端，避免电击风险）；
- 低功耗系统：电池供电的工业传感器、手持设备的信号隔离，低功耗特性延长电池使用时间。
四、封装与可靠性设计
- 封装形式：8-SO（小外形封装），体积紧凑（尺寸约5.2mm×4.0mm），适合高密度PCB设计，节省电路板空间；
- 可靠性设计：博通成熟的光耦合技术，LED与晶体管耦合稳定，长期工作无明显性能衰减；符合UL 1577、VDE 0884等国际安全认证，提升产品信任度；宽温范围设计经过严格测试，可在极端环境下稳定运行。
五、选型建议与性能总结
HCPL-050L-500E平衡了隔离安全、抗干扰、宽温、低功耗四大核心需求，适合对成本敏感且需要工业级可靠性的隔离场景。若需更高传输速率（如10Mbit/s以上）或多通道，可考虑博通同系列其他型号；若需更高隔离电压（如5kVrms），需结合具体安全标准评估。
该产品凭借稳定的性能与可靠的设计，成为工业、医疗、通信等领域信号隔离的高性价比选择。
