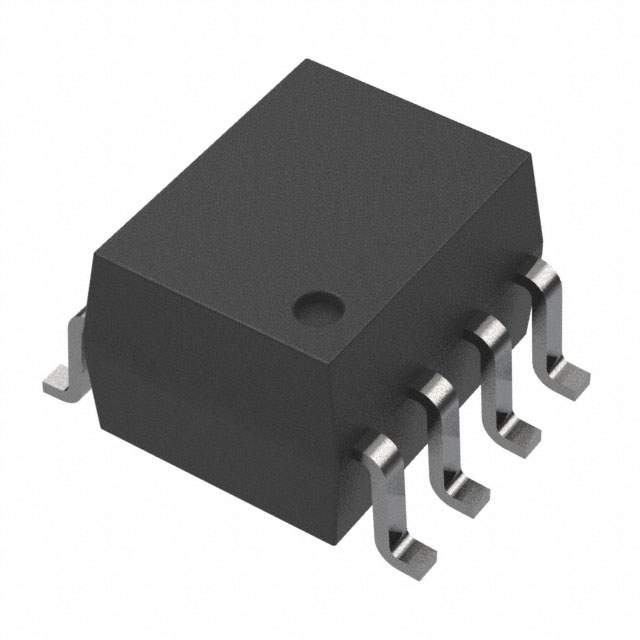

ELD207(TA) 产品概述
概述
ELD207(TA) 是由台湾亿光（EVERLIGHT）公司研发的一款高性能晶体管输出光耦合器。其设计目的在于为电子设备提供高效的信号隔离，确保信号传输的稳定性与可靠性，广泛应用于工业自动化、通信设备及电源管理等领域。该产品的额外特性包括其出色的隔离电压和多样化的输出特性，使其成为高要求应用中的理想选择。
关键参数
- 通道数：该光耦合器具有两个独立通道，能够满足多通道信号隔离和传输的需求，便于实现复杂的电路设计。
- 电压隔离：其额外的隔离电压高达3750Vrms，确保在高电压环境下仍能有效保护下游电路，提高系统安全性。
- 电流传输比：产品的电流传输比在10mA条件下最小为100%，最大可达200%，使得用户在不同负载下都能实现理想的控制效果，并提高了元件的适用灵活性。
- 接通/关断时间：接通时间为典型的5µs，关断时间为4µs，具备快速的响应能力，适合高速数据传输的应用场景。
- 上升/下降时间：典型的上升时间为1.6µs，下降时间为2.2µs，保证了信号的高效转化与传输，适合高频率应用。
- 输入输出特性：输入为DC信号类型，输出采用晶体管形式，方便医疗设备、仪器仪表等要求较高线性度的应用。同时最大输出电压可达80V，有效支持多种工作条件。
- 正向电压与直流电流：在1.2V的典型正向电压下，最大直流正向电流可达60mA，这保证了其在驱动负载时的良好性能。
环境与安装特性
ELD207(TA) 可在-55°C至110°C的工作温度范围内稳定运行，展现出极强的环境适应能力，适合于极端条件下的工业与军事应用。此外，该组件采用表面贴装型（SMD）的设计，封装外形为8-SOIC（0.154"，3.90mm宽），便于在自动化生产线进行快速安装，提高了生产效率。
应用场景
ELD207(TA) 适用于多个领域，包括但不限于：
- 工业自动化：在各类传感器与控制器之间提供有效的电气隔离，保障设备运行安全。
- 通信设备：适合用于信号的隔离与转换，降低噪声干扰，提高系统的稳定性。
- 电源管理：可用于开关电源、逆变器等设备中，实现高效的信号隔离与控制。
总结
ELD207(TA) 经过精心设计，具备优良的电气性能和稳定的工作环境适应能力，是一款出色的晶体管输出光耦合器。它的高隔离电压、快响应时间以及出色的传输效率，不仅能够满足当今高速、高性能电路的需求，还为设计人员提供了灵活的解决方案，为高可靠性产品开发提供了强有力的支持。作为电子设备中不可或缺的组成部分，ELD207(TA) 的应用将推动更高效、高效能的电子系统的发展。
