PC925LENIP0F 逻辑输出光耦产品概述
PC925LENIP0F是夏普（SHARP）推出的一款高速逻辑输出光耦，专为工业级、高可靠性信号隔离场景设计，集成了高隔离电压、高速传输、宽工作范围等核心特性，可有效解决数字信号传输中的电气干扰、地电位差问题，是工业自动化、电源管理等领域的理想隔离器件。
一、产品定位与核心价值
该器件定位于中高速数字信号隔离应用，核心价值体现在三个维度：
- 平衡隔离与速度：兼顾5kVrms高隔离与500ns对称延迟，满足工业现场对信号同步性的要求；
- 宽适配性：15V30V工作电压、-40℃+100℃宽温范围，适配不同设备的电源设计与极端环境；
- 可靠性优先：成熟封装与工业级可靠性测试，降低工程应用中的失效风险。
二、关键性能参数深度解析
1. 隔离与抗干扰性能
- 隔离电压：5kVrms（符合工业级隔离安全标准），可彻底阻断输入输出端的电气连接，避免高压窜扰；
- 共模瞬态抑制比（CMTI）：15kV/us，能有效抑制工业现场的快速共模干扰（如电磁脉冲、开关噪声），防止信号误触发或失真。
2. 高速传输特性
传播延迟（tpLH上升沿延迟、tpHL下降沿延迟）均为500ns，且两者完全对称，可保证数字信号的时序一致性，适用于伺服电机编码器、PLC控制信号等需要精准同步的场景。
3. 电气输入输出特性
- 输入侧：正向压降（Vf）典型值1.8V，输入阈值电流（FH）5mA，正向电流额定值25mA（短时间峰值可适配100mA以内），反向耐压5V；
- 输出侧：15V~30V宽工作电压（适配不同电源系统），耗散功率295mW（低功耗，减少散热需求）。
4. 环境适应性
工作温度范围覆盖**-40℃+100℃**，可满足户外设备、高温车间等极端环境下的长期稳定运行，存储温度通常符合行业标准（-55℃+125℃）。
三、封装与可靠性设计

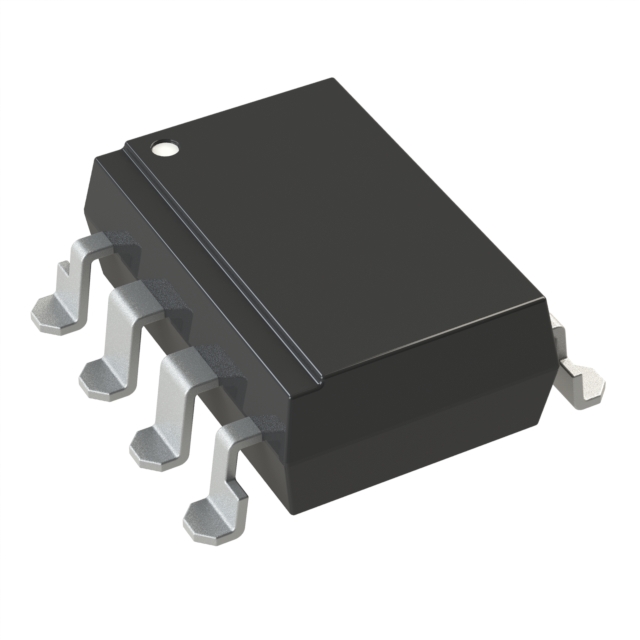

PC925LENIP0F采用SOP-8-2.54mm封装（贴片式8引脚，引脚间距2.54mm），具有以下优势：
- 工艺兼容性：贴片封装便于自动化焊接，提升生产效率；
- 布局灵活性：2.54mm引脚间距符合常规PCB设计规范，减少高密度电路的布局难度；
- 可靠性保障：通过严格的工业级可靠性测试（温度循环、湿度老化等），反向耐压、正向电流等参数留有安全余量，MTBF（平均无故障时间）达到行业高标准。
四、典型应用场景
1. 工业自动化控制系统
用于PLC、伺服驱动器、变频器的数字信号隔离，阻断控制端与功率端的电气干扰，避免因共地电位差导致的信号错误，提升系统稳定性。
2. 开关电源反馈隔离
作为开关电源的电压/电流反馈通道，隔离初级与次级电路，同时传输PWM控制信号，保证电源输出精度与安全性。
3. 工业通信接口隔离
适配RS485、CAN总线等通信接口，隔离收发器与控制器，提升通信抗干扰能力，避免总线冲突或信号丢失。
4. 新能源设备
应用于光伏逆变器、充电桩、储能系统的信号隔离，阻断高压侧与低压控制侧的电气连接，传输状态监测、控制指令等信号，满足新能源领域的安全要求。
五、选型与使用注意事项
- 输入驱动：正向电流需控制在25mA以内（长期），驱动电路建议提供10mA以上电流（保证可靠触发）；
- 电源范围：输出侧电压严禁超15V~30V（低于15V易导致信号不稳定，高于30V可能损坏器件）；
- 隔离规范：输入输出端需保持电气隔离（无共地），PCB爬电距离需≥8mm（适配5kVrms隔离要求）；
- 散热设计：高温环境（如100℃）下需增加PCB铜箔面积，避免器件结温过高。
PC925LENIP0F凭借高隔离、高速、宽适配性与工业级可靠性，成为工业自动化、电源管理等领域的实用隔离器件，可有效解决信号传输中的干扰与安全问题，适配多种复杂应用场景。
