LTST-E563CEGBW 产品概述
一、产品简介

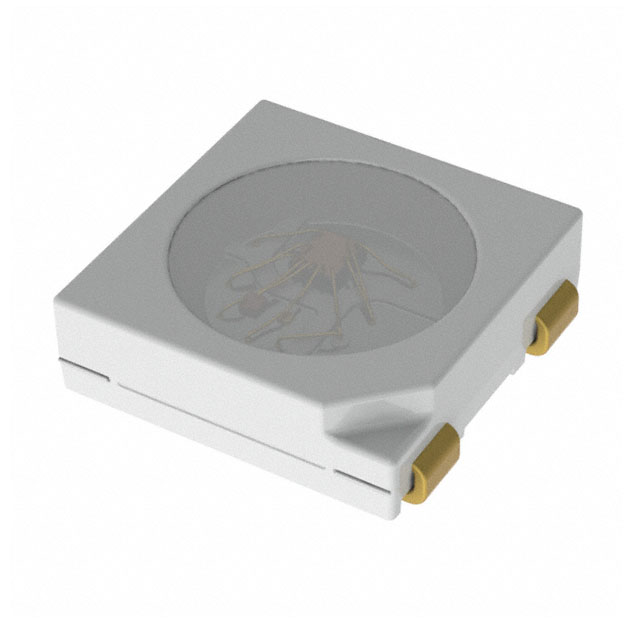

LTST-E563CEGBW 为 LITEON（台湾光宝）出品的表面贴装多色发光二极管（PLCC-4 封装），物理尺寸约 5 mm × 5 mm。器件内置单向传输功能（对各色通道提供方向保护与隔离），便于模块化驱动与可靠的颜色混合控制。该器件提供红、绿、蓝三色光源，典型波长分别为红 630 nm、绿 535 nm、蓝 475 nm，单色额定正向工作电流 If = 19 mA，光学发散角约 120°，适用于面光源、指示与显示等场景。
二、主要参数与规格
- 封装：PLCC-4（SMD）
- 尺寸：约 5 mm × 5 mm
- 发光颜色与中心波长：红 630 nm / 绿 535 nm / 蓝 475 nm
- 额定正向电流：19 mA（每色）
- 视角（光束角）：典型 120°
- 功能特性：内置单向传输功能，通道隔离，便于并联或共用引脚的系统设计
- 封装引脚：四引脚布局（详细引脚定义请参阅原厂数据手册）
注：以上为器件典型参数，具体电光特性（正向电压、光强、波长容差等）应以厂商数据手册中的曲线与典型/最小-最大值为准。
三、封装与机械特性
LTST-E563CEGBW 采用 PLCC-4 小型表贴封装，适合自动贴片与回流焊工艺。PLCC-4 的结构利于光学混色（RGB 三色在小体积内较好混合），同时便于在有限 PCB 面积上实现多色显示。器件四引脚间距与外形尺 寸需参照官方机械图纸进行 PCB 布局，确保良好锡膏印刷与焊接强度。
四、驱动与电路建议
- 驱动方式：推荐恒流驱动或在每个通道上串联限流电阻的恒压驱动。若用于亮度控制或颜色混合，建议采用 PWM 调光，频率通常在几百 Hz 至几 kHz 之间以避免可见频闪。
- 电气连接：利用内置单向传输功能可避免反向电流对相邻通道的影响，但仍需在系统设计时考虑共地/共电源排列与驱动器的承受能力。
- 串联限流计算：R = (Vdrive - Vf) / If；红、绿、蓝的 Vf 不同，计算时需用对应通道的 Vf。
- 保护措施：建议在电源上加入过压/过流保护及上电顺序控制；对高可靠性系统可在每通道并联 TVS 或限流器件。
五、焊接与热管理
- 回流焊：遵循通用表面贴装器件回流曲线，峰值温度通常 ≤ 260 °C，回流高温滞留时间应尽量缩短（参考 J-STD-020）。具体回流曲线以厂商建议为准。
- 热管理：尽管功耗较低，但持续高亮或高电流驱动时会产生热量，需保证 PCB 有足够的铜厚和散热路径，避免长时间高温运行导致光衰加速或颜色漂移。
- ESD 防护：LED 对静电敏感，装配与测试过程中请采取静电防护措施（佩戴接地手环、使用导电垫、保持有效接地）。
六、应用场景与选型建议
- 适用场景：多色指示灯、状态指示、面光源、小型背光、信号灯、消费电子与工业面板等需要 RGB 显示或颜色可调的场合。
- 选型建议：若要求高亮度或需在较高电流下长期工作，应确认器件的最大连续电流和热阻参数；若需要更窄视角或更高显色性，考虑选用不同封装或单色高显色版本。
七、可靠性与检测建议
- 建议在生产测试中进行光学一致性筛选（光通量、色坐标）与电气参数检测（If-I/V 曲线），对颜色均匀性和亮度进行 bin 分级以满足最终产品一致性需求。
- 加速老化测试（HTOL）与温湿度循环（HAST、THB）可用于验证长期稳定性，尤其在户外或高湿度环境应用时。
八、订购信息与注意事项
- 型号：LTST-E563CEGBW（请以 LITEON 官方命名与数据手册为准）
- 采购时注意确认封装版本、色光 bin、出厂分选信息以及合格证书。
- 在最终设计定稿前，务必索取并阅读 LITEON 的官方数据手册与机械图纸，以获取精确的引脚定义、尺寸、公差以及完整电光特性曲线。
如需该器件的详细电光参数曲线、典型正向电压与光输出数据或 PCB 封装推荐图，请提供需要的 bin 等级或告知我将为您查阅并整理相应技术资料。
