Hammond 1591XXBSBK 产品概述
一、产品简介

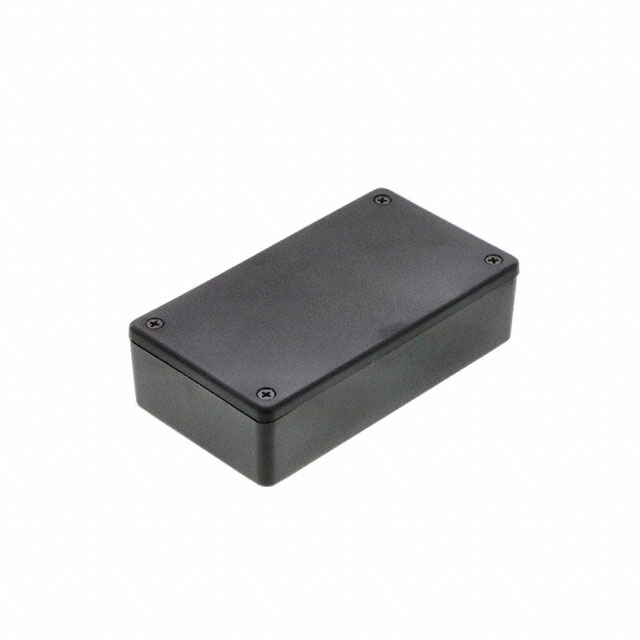

Hammond Manufacturing 1591XXBSBK 是一款紧凑型塑料外壳，适用于小型电子模块、传感器、控制器和原型开发。该型号属 1591XXS 系列，提供带盖设计并包含内部 PCB 支座，便于直接安装电路板。外壳为黑色，外观低调、耐用，适合工业和消费类电器的外壳需求。
二、主要规格
- 制造商：Hammond Manufacturing
- 系列：1591XXS
- 型号：1591XXBSBK
- 尺寸（外部）：4.481" 长 x 2.493" 宽（113.82 mm x 63.32 mm）
- 高度：1.289"（32.74 mm）
- 面积（L x W）：11.2 in²（约 72 cm²）
- 材料：工程塑料（制造商未在数据中具体指定塑料类型）
- 颜色：黑色
- 壁厚：0.079"（2.01 mm）
- 特性：内置 PCB 支座，包含盖子
- 防护等级：IP54（防尘并能防止来自任意方向的水溅）
- 重量：0.13 lb（约 58.97 g）
- 包装：袋装，发货信息：从 Digi-Key 运输
- 状态：有源件，容器类型：盒
三、功能与特点
- 带盖结构：标准盖板配合箱体使用，便于装配和维护，能提供基本的防护与外观完整性。
- 内置 PCB 支座：箱体内设支撑点，可直接固定小型 PCB，节省内装支架或额外夹具。
- 坚固的壁厚：2.01 mm 的壁厚在保持轻量的同时提供可靠的机械强度，适合便携或桌面设备。
- IP54 等级：适合一般室内/户外近环境使用，对灰尘有基本防护并能抵抗溅水，适用于多数非浸没式应用场景。
- 紧凑尺寸：适合有限空间内的电子封装与线路整合，方便系统集成与线缆布局。
四、典型应用场景
- 原型开发与实验平台：适合单板或小型电子模块的快速封装与演示。
- 传感器与数据采集模块：可用于室内传感器或户外防溅环境中的小型电子单元。
- 小型控制器与接口盒：如按键模块、LED 显示模块、通信接口转换器等。
- 消费类/工业设备外壳：当需要黑色、低调且具基础防护的外壳时为合适选择。
五、装配与加工建议
- PCB 固定：利用内置 PCB 支座定位 PCB，需确认孔位与支座位置匹配；若使用不同尺寸的 PCB，可通过预先设计定位孔或使用胶垫/支架适配。
- 紧固方式：塑料壁厚有限，建议使用自攻螺丝或热螺母/螺柱（heat-set inserts）以提高重复装卸寿命；拧紧力矩应适中，避免过紧导致塑料剥裂。
- 开孔与改造：如需开孔（走线孔、连接器位等），可用常规旋转工具加工；切削时采用低速并稳压以避免塑料熔融或边缘毛刺。
- 防水密封（如需提升防护）：IP54 为防溅等级，若需更高防护（如 IP65/67），建议在盖与箱体接触面加装硅胶密封圈并确保螺栓压紧均匀。
六、使用注意事项
- 热管理：该塑料外壳绝热性较好，不具主动散热功能。如内部元件发热较大，应考虑散热片外置、增加散热孔或改用带散热特性的外壳方案。
- 电磁兼容（EMC）：塑料本身不屏蔽电磁波，如应用对 EMI/EMC 有严格要求，可选用导电涂层、金属屏蔽罩或在内部贴附导电箔来改善屏蔽性能。
- 材料兼容性：若箱体将暴露于化学溶剂、强紫外或严格室外环境，建议先评估制造商材料耐性或选用专门材质外壳。
七、采购与包装信息
- 包装形式：袋装，适合批量采购与仓储。
- 发货：该产品可由 Digi-Key 发货（具体库存与交期请参考供应商信息）。
- 推荐检查项：下单前请确认所需的 PCB 支座位置、孔位尺寸、以及是否需要密封改造材料或安装配件（螺丝、垫圈、热螺母等）。
总结：Hammond 1591XXBSBK 是一款设计实用、适配性强的黑色塑料小型外壳，适合多种低功耗、小体积的电子项目与产品化应用。凭借内置 PCB 支座和 IP54 防护等级，它在原型验证和小批量生产中提供了方便且可靠的封装方案。
