2EDN7534BXTSA1 产品概述
一、产品简介

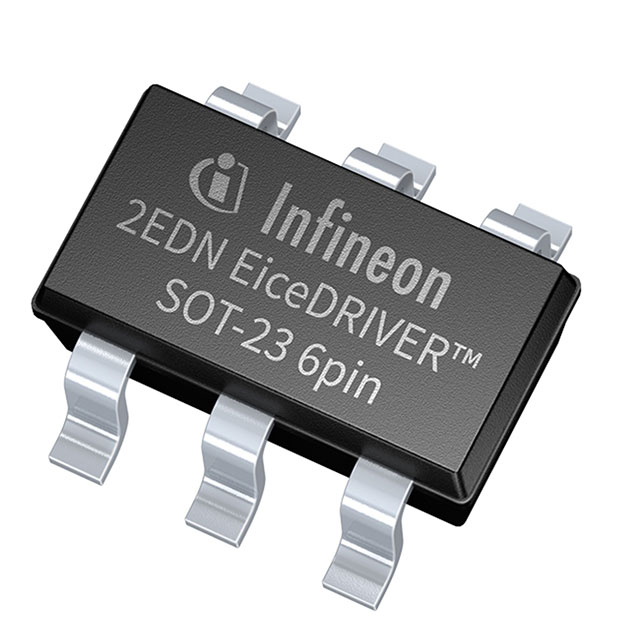

2EDN7534BXTSA1 是英飞凌推出的一款双通道低边 MOSFET 驱动器，专为对开关速度与保护要求较高的电源与马达驱动应用设计。器件采用 SOT-23-6 封装，集成了使能关断功能和多项保护机制，便于在有限板面上实现高密度功率设计。
二、主要电气参数
- 驱动配置：低边双通道，适合驱动 N 沟 MOSFET 作为开关元件。
- 驱动能力：灌电流 IOL = 5A，拉电流 IOH = 5A，可实现快速充放电栅极，降低开关损耗。
- 工作电压：4.5V 至 20V，兼容常见驱动电压域，支持不同系统总线和栅极电压需求。
- 开关速度：上升时间 tr = 8.6ns，下降时间 tf = 6ns，传播延迟 tpLH / tpHL ≈ 19ns，适合高频开关场景。
- 输入阈值：输入高电平 VIH = 1.9V ～ 2.3V，输入低电平 VIL = 1V ～ 1.4V，便于与 MCU、FPGA 或逻辑电平直接接口。
- 静态电流：Iq = 900µA（无负载静态工作电流），有利于降低空载损耗。
- 工作温度范围：-40℃ 至 +150℃，满足工业级与汽车电子的温度要求。
三、关键功能与保护
- 欠压保护（UVP）：确保在供电不足时自动抑制输出，防止 MOSFET 处于危险的工作区而造成损伤。
- 使能关断：独立使能控制，可快速断开输出，实现系统级安全与功耗管理。
- 交错导通保护：防止高低侧或并联 MOSFET 同时导通造成的交叉导通（shoot-through），提高可靠性并减小热应力。
四、封装与热管理
器件采用 SOT-23-6 小封装，适合空间受限的 PCB 布局。尽管封装紧凑，但应在布局时为栅极电流回路和散热路径留足铜箔面积，尤其在高开关频率或高占空比工况下，良好的散热与布局对保证性能和可靠性至关重要。
五、典型应用场景与选型建议
- 同步整流或半桥低边驱动的 DC-DC 转换器与电源模块。
- 无刷直流电机（BLDC）或有刷电机驱动的低边栅极驱动器。
- 汽车电子与工业驱动系统中对工作温度和保护功能有高要求的场合。
选型时关注系统的栅极电容、开关频率与瞬态电流需求，确保 5A 的峰值驱动能力与 19ns 的延迟能满足整体时序与 EMI 要求。
六、设计注意事项
- 保持驱动器供电 VCC 的去耦电容靠近器件引脚，以支持瞬态栅极电流。
- 布局时缩短输入信号与栅极回路路径，避免长回路引起振荡或过度 EMI。
- 若并联驱动多个 MOSFET，应确保门极阻抗和走线匹配，以防止不均匀开关导致应力集中。
- 在高温或高频工况下，验证实际损耗与热升，以决定是否需要额外散热措施。
总结：2EDN7534BXTSA1 提供了强劲的瞬态驱动能力、全面的保护功能与工业级温度范围，是对开关速度与可靠性有较高要求的低边 MOSFET 驱动应用的理想选择。
