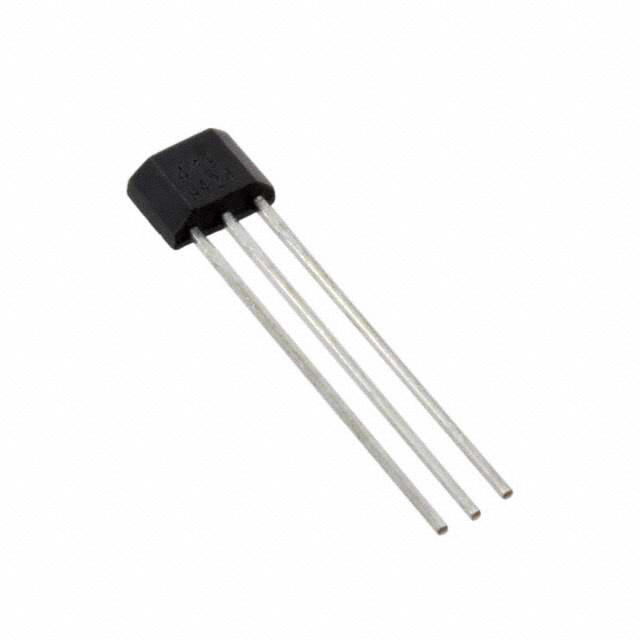

SS41F 产品概述
一、产品简介
SS41F霍尔效应传感器是由Honeywell Sensing and Productivity Solutions制造的一款高性能磁性量传感器。作为一种有源器件，SS41F采用了先进的霍尔效应技术，专门用于检测磁场的变化，并在特定条件下提供双极开关功能。其宽广的工作电压和温度范围，使得该产品在各种工业和消费电子应用中拥有极高的适用性。
二、基本参数
- 制造商：Honeywell Sensing and Productivity Solutions
- 系列：SS41
- 包装：散装
- 零件状态：有源
- 功能类型：双极开关
- 技术原理：霍尔效应
- 极化方式：南极
- 感应范围：15mT（跳闸），-15mT（释放）
- 测试条件：25°C
- 供电电压：4.5V ~ 24V
- 最大供电电流：10mA
- 最大输出电流：20mA
- 输出类型：开路漏极
- 工作温度范围：-40°C ~ 150°C（环境温度）
- 安装方式：通孔安装（Through-Hole）
- 器件封装：径向引线
- 封装外壳：TO-92
三、工作原理
SS41F利用霍尔效应原理。当有磁场作用于传感器时，SS41F内部的霍尔元件会生成与磁场强度成比例的电压信号。对于该型号，主要响应来自南极的磁场，当磁场强度达到15mT时，传感器将切换状态，输出相应的电流信号，直到磁场强度降低到-15mT以下时，传感器将恢复到原始状态。这种双极开关特性使得它在需要磁场检测的开关场合中尤为灵活和高效。
四、应用领域
SS41F传感器具有广泛的应用领域，包括但不限于：
- 工业自动化：用于位置检测和限位开关。
- 汽车电子：适用于车门开关、速度传感器等应用。
- 消费电子：可以用于家电产品中的磁场检测。
- 安防系统：应用于防盗报警器和闭路监控系统中。
- 电子仪器：用于流量计、压力计等仪器的磁性检测。
五、优势特点
- 高温稳定性：SS41F的工作温度范围达到-40°C到150°C，使其在极端环境下仍能稳定工作。
- 广泛的供电电压：支持4.5V至24V的供电电压，使得SS41F可以方便地与多种电子电路兼容。
- 简易安装：通孔安装设计简化了集成和安装过程，适合多种PCB设计。
- 优异的感应性能：对磁场的响应灵敏，确保了可靠的开关操作。
- 小型化封装：TO-92封装有效节省了电路板空间，适合需要小型化的设计。
六、总结
SS41F霍尔效应传感器凭借其字段响应能力、在极端温度下的稳定性及广泛的应用潜力，在众多电子应用中显示出了其极大的价值。从工业到消费市场，这款传感器为各种设备和系统的设计提供了可靠的磁场检测解决方案。不论是在设计过程中需要高精度的磁场监测，还是在实际应用中要求产品高可靠性，Honeywell的SS41F都不会让您失望。
