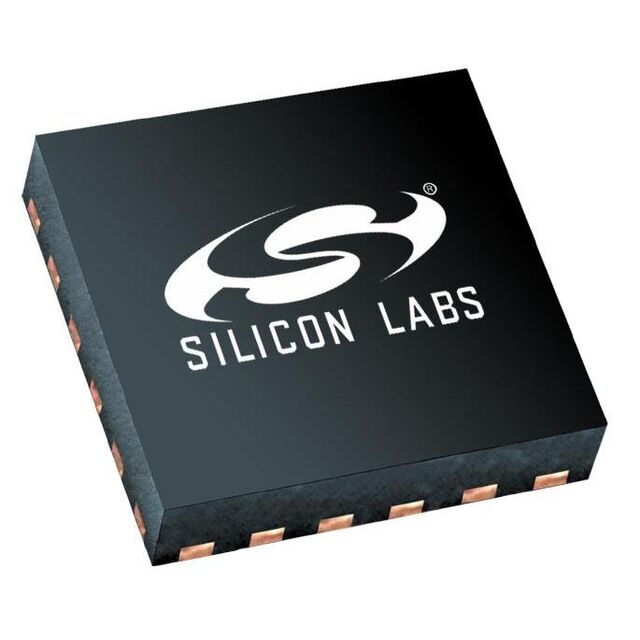

EFM8BB31F16G-D-QFN24R 8位MCU产品概述
EFM8BB31F16G-D-QFN24R是Silicon Labs（芯科）Busy Bee系列的高性能8位MCU，基于优化的CIP-51 8051内核，以紧凑封装、丰富外设和宽电压范围为核心优势，适用于对成本敏感、需小型化设计的嵌入式应用场景。以下从核心性能、存储运算、外设连接、封装环境及典型应用展开详细说明。
一、核心性能参数
该MCU采用Silicon Labs自研的CIP-51 8位内核，相比传统8051内核，指令执行效率提升显著，支持最高50MHz时钟频率，可满足中等复杂度任务的实时处理需求（如传感器数据采集、简单控制逻辑）。
供电方面，支持2.2V~3.6V宽电压范围，覆盖常见电源场景：
- 3.3V直流电源直接供电；
- 锂电池（3.7V）经降压后适配；
- 低功耗场景下兼容2.2V低压工作，延长电池续航。
二、存储与运算能力
1. 程序与数据存储
- 程序存储器：16KB闪存（16K×8），支持在线编程（ISP）和擦写，可存储中等规模应用程序（如带简单通信协议栈、传感器驱动的固件）；
- 数据存储器：2.25KB RAM（2.25K×8），满足变量、堆栈及临时数据存储需求，无需额外扩展外部RAM。
2. 模拟信号处理
内置12路12位ADC和2路12位DAC：
- 12路ADC支持多通道模拟信号采集（如温湿度、光照、压力传感器的并行监测），12位精度可满足大多数工业/消费级模拟信号的分辨率要求；
- 2路DAC可输出模拟电压（如调节电机驱动电压、控制LED亮度），无需外接专用DAC芯片，简化电路设计。
三、丰富的外设与连接接口
该MCU配备多类通信接口及系统外设，覆盖常见嵌入式应用的通信与控制需求：
1. 通信接口
- SPI：支持高速串行外设通信，可连接Flash、OLED显示屏、传感器等高速外设；
- I²C/SMBus：支持多从设备挂载（如多个I²C传感器同时通信），适合低功耗、多节点的总线式设计；
- UART/USART：兼容异步串口通信，可对接蓝牙模块、WiFi模块或传统串口设备，实现数据透传。
2. 系统外设
- PWM模块：输出占空比可调的脉冲信号，用于电机调速、LED调光、伺服电机控制等；
- WDT（看门狗）：防止程序跑飞，保障系统稳定性；
- 欠压检测/复位+POR（上电复位）：电源电压低于阈值时触发复位，上电时自动初始化系统，避免异常运行。
四、封装与工作环境
1. 封装设计
采用24-VFQFN（3×3mm）裸露焊盘表面贴装封装：
- 超小尺寸（3×3mm）节省PCB空间，适合小型化产品（如可穿戴设备、智能家居节点）；
- 裸露焊盘增强散热性能，避免高负载下芯片过热，提升可靠性。
2. 工作温度范围
支持**-40°C~85°C工业级温度**，可适应户外轻度环境、室内工业设备等场景，无需额外散热或温度补偿。
五、典型应用场景
结合性能参数，该MCU适用于以下场景：
- 智能家居节点：温湿度/光照传感器采集（ADC）、I²C与蓝牙模块通信、PWM控制LED调光；
- 可穿戴设备：小型健康传感器（如心率、步数）数据处理、低电压下稳定工作、紧凑封装适配手环/手表；
- 工业小型控制器：电机调速（PWM）、编码器位置读取（SPI）、宽温环境下稳定运行；
- 消费电子外设：智能台灯（光照采集+PWM调光）、串口通信与手机APP联动、WDT保障程序稳定。
综上，EFM8BB31F16G-D-QFN24R以高性价比、紧凑封装、丰富外设为核心竞争力，平衡了性能与成本，是8位MCU领域中适合小型化、中等复杂度嵌入式应用的理想选择。
