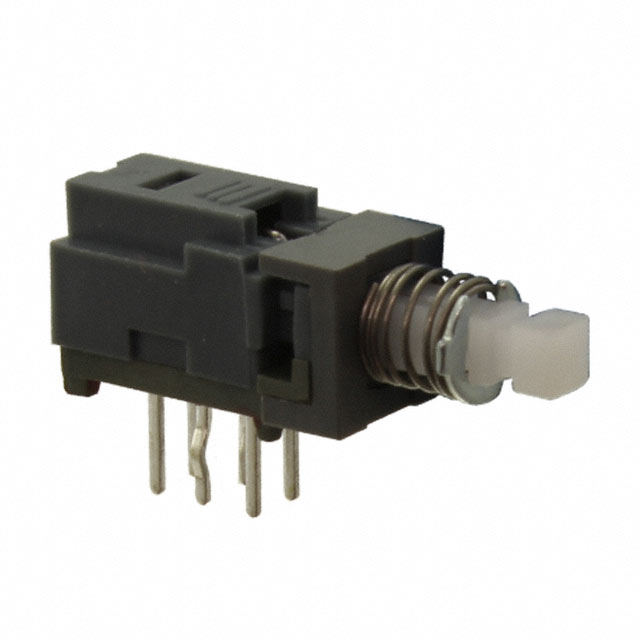

PBH2UEESNPNAGX 轻触开关产品概述

PBH2UEESNPNAGX是E-Switch推出的一款小型化自锁式双刀双掷（DPDT）轻触开关，针对低功率电路的双回路切换需求设计，兼具紧凑尺寸、稳定操作与可靠性能，适配多种空间受限的电子设备场景。

一、核心开关结构与功能特性

该开关采用双刀双掷（DPDT）结构，可同时控制两组独立电路的通断切换，每组电路具备两个切换触点，能够实现“电路A通/电路B断 → 电路A断/电路B通”的双向状态切换，满足双回路控制需求。

配合自锁式设计，按键按压一次后锁定当前触点状态，无需持续施力即可保持电路连接；再次按压时解锁并切换至另一状态，避免误触导致的状态变化，适用于需要稳定状态保持的场景。

按键采用方形柱塞设计，操作区域清晰，按压手感明确，便于精准触发，降低误操作概率。

二、电气性能参数

PBH2UEESNPNAGX的电气参数适配低功率电路控制需求：

• 触点额定参数：触点电流100mA（直流/交流通用），额定电压30V（直流），可满足小型电子设备的低功率信号或电源控制需求；
• 触点可靠性：采用优质触点材料，确保电气连接的稳定性，减少接触电阻波动，提升电路工作的可靠性。

三、机械结构与操作特性

3.1 紧凑尺寸设计

开关整体尺寸为：高度25.2mm，长度9.1mm，宽度7.3mm，属于小型化设计，可适配空间受限的设备内部布局（如便携式设备、小型模块等）。

3.2 操作手感与寿命

• 按压作用力：2.3N的操作力，手感适中——既避免因力值过小导致的误触发，又无需过大施力即可完成操作，提升使用舒适度；
• 工作寿命：支持1万次机械操作循环，满足常规设备的日常使用频次（如小型仪器的模式切换、消费电子的功能选择等）。

3.3 外观设计

按键/盖帽采用白色设计，视觉辨识度高，便于在设备面板上快速识别操作位置。

四、环境适应能力

该开关的工作温度范围为-20℃至+70℃，覆盖常规室内环境（办公、家庭场景）及部分户外低温场景（如车载设备低温启动时的操作），满足多数电子设备的使用环境要求，确保不同温度下的稳定工作。

五、典型应用场景

结合结构特性与参数，PBH2UEESNPNAGX适用于以下场景：

1. 小型医疗设备：便携式监护仪的模式切换（正常/待机）、小型诊断设备的功能选择；
2. 工业控制小模块：低功率传感器的信号切换、小型继电器的控制触发；
3. 消费电子：桌面音响的输入模式切换（蓝牙/有线）、小型智能家居设备的功能选择；
4. 仪器仪表：万用表的部分自锁式功能切换、小型示波器的通道选择。

六、品牌与封装说明

• 品牌：E-Switch，专注于开关类元器件研发生产，产品以可靠性、小型化设计为核心优势，广泛应用于电子、医疗、工业等领域；
• 封装形式：插件式封装，便于PCB板焊接安装，适配传统电路设计的生产工艺，降低安装难度与成本。

该开关通过紧凑设计与稳定性能，为低功率双回路切换场景提供了可靠的控制方案，可满足多数小型电子设备的功能需求。
