TL3301AF160QG轻触开关产品概述
一、产品核心定位与基础属性

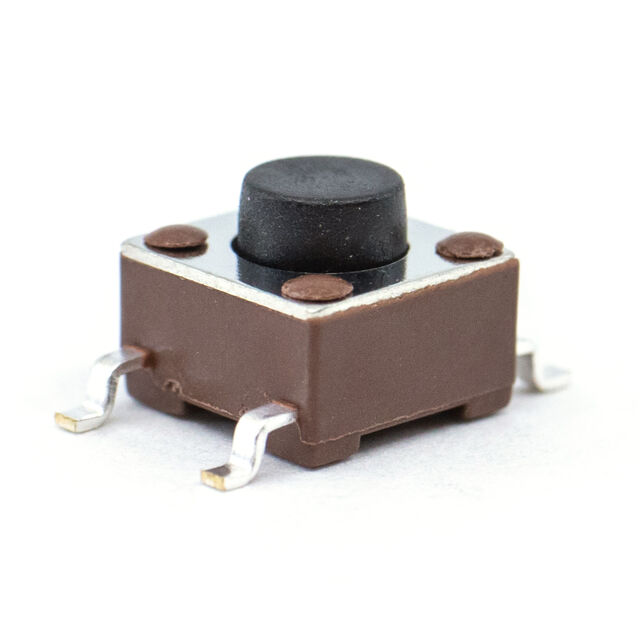

TL3301AF160QG是E-Switch品牌旗下的小型化单刀单掷（SPST-NO）轻触开关，专为紧凑空间内的轻触控制需求设计，属于表面贴装（立贴）式元器件。其核心定位为低功耗、高密度PCB布局场景下的功能触发/状态切换元件，基础结构为单刀单掷常开（SPST-NO）——按压时触点闭合，释放后自动复位，无自锁设计，适合单次触发或持续按压的控制逻辑。
二、关键电气与机械参数详解
该产品参数精准匹配小型电子设备的轻触控制需求，核心参数可分为电气与机械两类：
2.1 电气参数
- 额定指标：额定电压50V，触点电流50mA（即0.05A），典型工作电压12V。此参数明确适用范围——仅支持低功耗、小电流信号控制（如电路通断触发、状态切换信号），不兼容大电流负载（如功率器件驱动），避免触点烧蚀或失效。
- 触点类型：SPST-NO（单刀单掷常开），结构简单可靠，响应速度达毫秒级，适合需要快速触发的场景（如设备开机、模式切换）。
2.2 机械参数
- 按压作用力：1.6N。此数值属于轻触开关的“适中手感区间”——既避免作用力过轻导致误触（如口袋内碰撞触发），也不会因过重增加操作疲劳（如长时间频繁按压），按压时能提供清晰的“咔嗒”反馈，提升用户体验。
- 尺寸规格：开关长度6mm×宽度6mm×高度1.45mm，属于超小型轻触开关，可大幅节省PCB布局空间，尤其适合便携式设备（如智能穿戴、蓝牙耳机）的高密度集成需求。
- 按钮形状：圆形按钮，边缘无棱角，按压触感舒适，且圆形设计在PCB上的布局灵活性更高（可适配不同排列方式）。
三、封装与安装特性
TL3301AF160QG采用立贴式安装+鸥翼型引脚设计，兼顾生产效率与可靠性：
- 立贴安装：表面贴装工艺，可直接通过回流焊实现批量生产，无需手工焊接，有效提升生产效率，降低人工成本，适合工业化大规模制造。
- 鸥翼型引脚：引脚呈“鸥翼”状向外延伸，焊接时与PCB焊盘的接触面积大，焊接可靠性高；同时能有效缓冲热应力（回流焊过程中温度变化导致的引脚变形），减少虚焊、脱焊风险，提升产品长期稳定性。
四、适用场景与应用优势
基于上述参数与设计，该产品可广泛应用于多个领域，核心优势突出：
4.1 典型应用场景
- 智能穿戴设备：如智能手环、蓝牙耳机的功能切换键（圆形按钮贴合手腕轮廓，超小尺寸适配设备紧凑空间）；
- 小型家电：迷你加湿器、桌面风扇的模式切换/电源键（立贴式节省内部空间，1.6N作用力符合日常操作习惯）；
- 工业控制模块：小型传感器终端、数据采集器的状态触发键（工作温度范围满足一般工业环境，鸥翼引脚焊接可靠）；
- 车载小设备：点烟器扩展器、车载蓝牙适配器的控制键（-20℃~+70℃温度范围适配车载环境）。
4.2 核心应用优势
- 空间优化：6×6×1.45mm超小尺寸，适配高密度PCB布局，满足小型化设备的集成需求；
- 可靠性高：鸥翼引脚焊接稳定，SPST-NO结构简单，减少故障点；
- 手感舒适：1.6N适中作用力，清晰反馈，降低误触与操作疲劳；
- 生产适配性强：立贴式表面贴装，支持自动化生产，适合大规模应用。
五、环境适应性说明
TL3301AF160QG的工作温度范围为**-20℃~+70℃**，可覆盖大多数日常使用环境：
- 室内场景：常温（25℃左右）下稳定工作，满足家庭、办公设备需求；
- 轻度户外场景：冬季不低于-20℃的环境（如北方室内外过渡区、南方户外轻度使用）；
- 注意事项：不建议在超过70℃的高温（如靠近热源）或低于-20℃的严寒（如低温实验室）环境下长期使用，以免影响触点性能与开关寿命。
总结
TL3301AF160QG作为E-Switch旗下的小型化立贴轻触开关，以超小尺寸、可靠焊接、舒适手感为核心优势，精准匹配低功耗紧凑设备的轻触控制需求，是消费电子、小型家电、工业模块等领域的高性价比选择。
