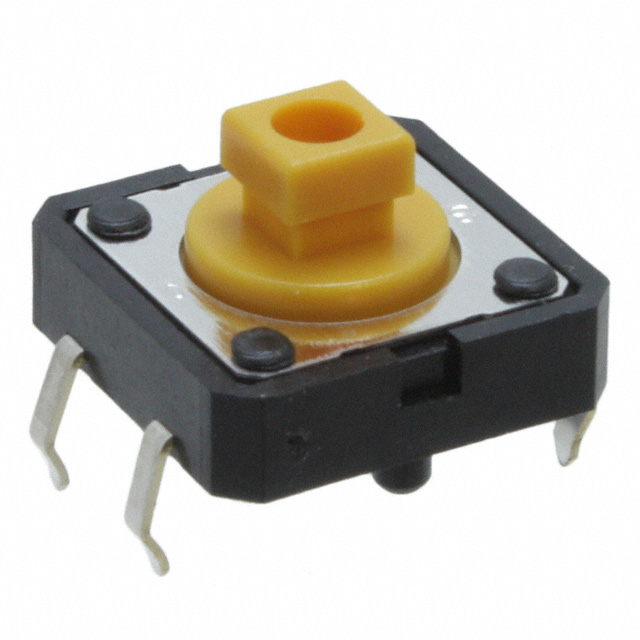

OMRON B3F-4055 产品概述

产品背景

OMRON（欧姆龙）作为全球领先的自动化和控制设备制造商，以其高可靠性和创新性的技术而闻名。B3F-4055是一款轻触开关，广泛应用于电子设备中的控制和信号传递。其出色的性能和适用性使其在各种工业和消费电子产品中得到广泛运用。

基本规格

• 外形尺寸: 12.00mm x 12.00mm
• 开关类型: SPST-NO（单极单掷常开）
• 触点额定电流: 50mA @ 24VDC
• 按钮头类型: Plunger for Cap（顶端触动型）
• 按钮作用方向: 顶部触发
• 开关高度: 7.30mm
• 操作力: 260gf
• 工作温度范围: -25°C ~ 70°C
• 端接样式: PC 引脚
• 安装类型: 通孔
• 照明: 非发光
• 致动器垂直高度: 7.30mm

设计与功能

B3F-4055采用紧凑的设计，外形尺寸为12mm x 12mm，适合于空间有限的应用场景。其顶部触发的按钮设计，使其在操作时能够提供良好的手动反馈，并确保用户在使用过程中具有清晰的触点感觉。

SPST-NO（单极单掷常开）电路结构使得该开关在未被操作时默认处于断开状态，只在受到压力时闭合，适合用于瞬时开关操作的应用，能够有效隔离不同电路。其触点的额定电流为50mA，符合24VDC的工作电压，适合多数低功耗电子设备的应用需求。

应用场景

B3F-4055广泛适用于多种电子设备和控制系统，相关应用包括但不限于：

• 便携式消费电子产品：如相机、远程控制设备、电子玩具等。
• 家电产品：如微波炉、洗衣机等，通过轻触开关实现设备的启停或模式切换。
• 工业控制：在各种控制面板中，用于机器设备的启动、停止或模式设置。
• 医疗设备：应用于便携式医疗仪器，确保设备易于操控。

性能与安全

B3F-4055的工作温度范围广泛（-25°C 至 70°C），使其能在多种环境条件下可靠工作，有效应对高温和低温环境对开关性能的影响。此外，其260gf的操作力提供了合理的反馈强度，避免用户在使用过程中误触发。

在设计时，OMRON也充分考虑了产品的可靠性，B3F-4055具备了高耐久性和稳定性，适合在频繁操作的环境下使用。其PC引脚式的端接样式便于PCB板的安装，确保了良好的电气连接和机械稳定性。

结论

OMRON B3F-4055是一款高性能的轻触开关，其独特的设计与优良的工艺使其成为电子应用中的可靠选择。无论是在消费电子领域，还是在工业控制中，B3F-4055均展现出色的性能与稳定性，是满足客户需求的理想产品。对开发者和工程师而言，B3F-4055轻触开关的引入，将极大提升电子产品的用户体验与可靠性，为下一个创新设计打下坚实基础。
