TL3302AF180QG 产品概述
一、产品简介

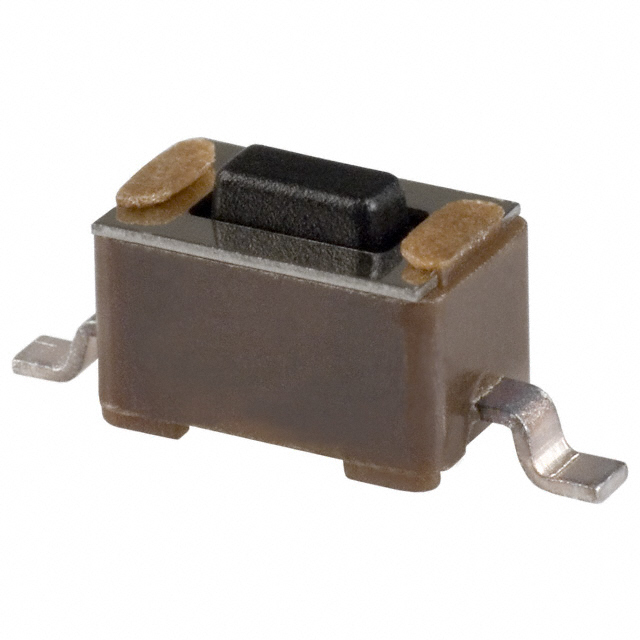

TL3302AF180QG 是 E-Switch 出品的一款表面贴装（SMT）轻触开关，单刀单掷（SPST）、常开（NO）型，适用于需要短行程、有触感反馈的小型电子设备。其标称触点电流为 50mA，额定电压 12VDC，适合低电流、低电压的控制或信号输入场合。
二、主要参数
- 电路结构：单刀单掷（SPST-NO, 常开瞬时）
- 触点电流：0.05A（50mA）
- 额定电压：12V DC
- 作用力（作动力）：1.8N（手感为轻到中等）
- 按钮形状：矩形，颜色：黑色
- 安装方式：立贴（SMT，鸥翼引脚）
- 开关尺寸：长 6.0mm × 宽 3.5mm × 高 4.3mm
- 带支架：否
- 工作温度范围：-20℃ ～ +70℃
三、结构与外观特点
该开关为矩形按键设计，按键行程短，具有明显的触感回馈，便于用户在盲操作下确认按键动作。鸥翼型引脚利于标准 SMT 贴装与回流焊工艺，可被自动贴装设备取放，适合高密度 PCB 布局。无外部支架的紧凑结构有利于节省 PCB 面积。
四、电气与机械特性说明
额定 12V/50mA 表明该产品主要作为信号开关或低功率控制使用，不适合驱动高电流负载。1.8N 的作动力适合需要一定触感确认但不需大力操作的场景。建议在设计中考虑去抖动处理（硬件或软件）以避免接触触点微抖动引入的误触或噪声。
五、安装与使用建议
- PCB 安装：遵循厂商推荐的焊盘图与锡膏印刷规范，留出适当的机械支撑区域以减少回流后应力。
- 焊接工艺：参考 E‑Switch 数据手册中的回流温度曲线与时间参数，避免超过开关材料允许的温度限制。
- 环境与寿命：工作温度为 -20℃～+70℃，用于此温度范围外环境需评估封装与接触可靠性。关于寿命（操作次数）与接触电阻，应在选型阶段向供应商确认具体寿命等级并在样机中做耐久性验证。
六、典型应用场景
- 小家电控制面板的功能键
- 移动设备、遥控器或无线模组的按键输入
- 工业控制面板的信号输入（低功率）
- 医疗仪器、仪表或便携设备的用户界面
七、设计与采购注意事项
- 若电路中存在较大感性负载或开关承受电弧风险，需加入继电器或 MOSFET 做隔离，不建议直接由此开关负载驱动。
- 在贴片生产前确认板上焊盘尺寸与顶视定位孔，避免在回流过程中发生位移或倾斜。
- 采购时索取 E‑Switch 官方数据手册（Datasheet）以获取详细的机械图、焊接曲线、寿命指标与测试条件，必要时要求样品进行功能与可靠性测试。
