TL3303F160QG 产品概述
一、产品简介

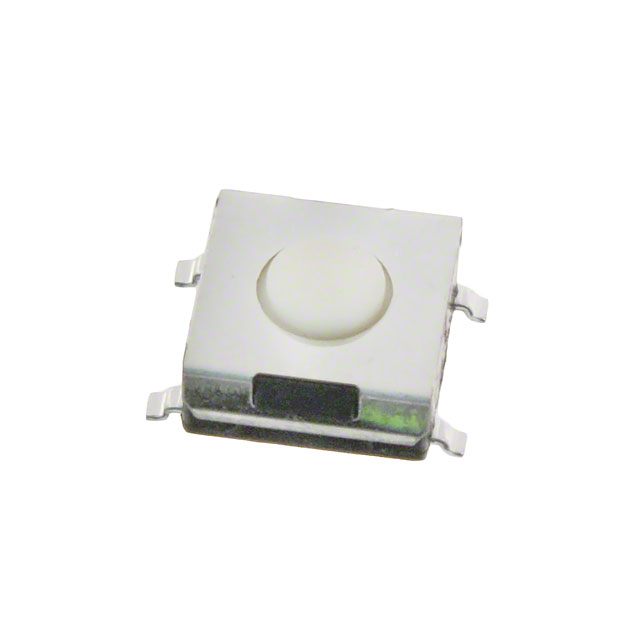

TL3303F160QG 是 E-Switch 出品的一款表面贴装（SMD）轻触开关，隶属于 TL3303 系列。该开关为单刀单掷常开（SPST-NO）型，设计用于面板顶触操作，提供清晰的瞬时触发反馈，适合体积受限且对触感有要求的电子产品。
二、主要参数
- 制造商：E-Switch（系列 TL3303）
- 型号：TL3303F160QG
- 电路：SPST-NO（常开）
- 额定接触电流：0.05A @ 12VDC
- 操作力：160 gf
- 行程：0.25 mm（触发行程）
- 机械寿命：100,000 次循环
- 工作温度：-20°C ~ 70°C
- 致动器类型/方向：标准顶触，垂直 3.10 mm（致动器离 PCB 高度）
- 外形尺寸：6.20 mm x 6.00 mm
- 端接样式：鸥翼（gull-wing）
- 致动器材料：聚苯硫醚（PPS）
- 照明：无
- 包装：卷带（TR，适合自动贴装）
- 零件状态：有源
三、关键特性与优势
- 小型低剖面设计（6.2 × 6.0 mm，3.10 mm 致动器高度），适合薄型、紧凑布局的电路板。
- 160 gf 的操作力结合 0.25 mm 的短行程，提供明确、响应迅速的触觉反馈，利于用户体验控制界面。
- 低电流接触额定（0.05A @12VDC）和 100,000 次的机械寿命，使其适合信号开关与频繁按压场景。
- 表面贴装鸥翼引脚兼容自动化贴装与回流工艺（具体焊接工艺参数建议参照制造商数据表）。
四、典型应用场景
- 手持设备、遥控器、消费类电子前面板按钮。
- 仪器仪表的控制键、功能切换键。
- 低电流信号检测与人机界面（HMI）按键阵列。
（注：由于接触电流与电压限制，不适合直接做电源或大电流负载开关）
五、安装与选用建议
- 在贴片与回流焊接前，请参照 E-Switch 官方数据表与回流曲线以保证焊接可靠性。
- 对于需要更高电流或耐用性的应用，应选用额定更高的开关或采用外接继电器/MOSFET。
- 设计 PCB 时考虑鸥翼引脚焊盘尺寸与焊膏量，避免过量焊膏导致焊接缺陷或开关位置抬高。
- 如需防尘、防水或特殊触感，请在选型阶段与供应商确认是否有密封或不同触感版本。
六、包装与采购提示
- 本型号以卷带（TR）形式供货，适合高速 SMT 贴装线；采购时请确认模带宽度和卷带包装完整性。
- 如需样品验证或批量采购，建议向授权分销商索取数据表与可靠性说明，以便完成性能验证与寿命测试。
结语：TL3303F160QG 是一款面向低电流信号与紧凑型人机界面的高性价比表面贴装轻触开关。其短行程、稳定触感和自动贴装友好的封装使其在消费电子、仪器面板类产品中具有良好适配性。若有更具体的电气或焊接工艺要求，建议参阅 E-Switch 官方资料或联系技术支持。
