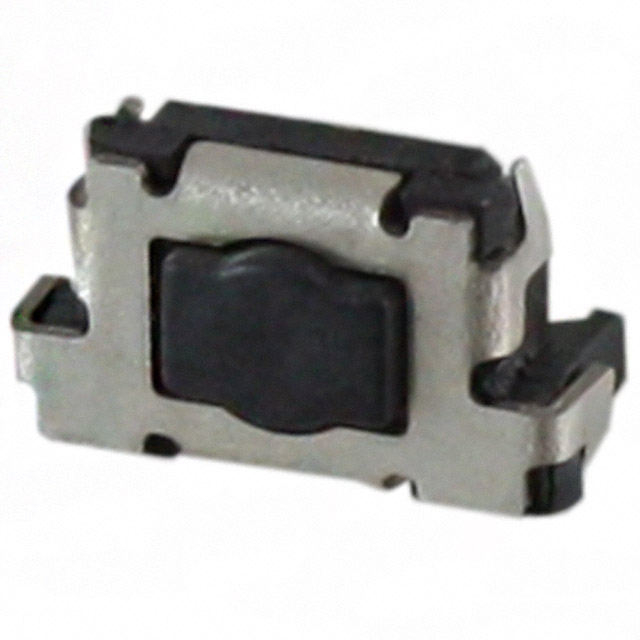

TL4100AF120QG
图片源于供应商或网络,实物可能存在差异,请以实物为准

TL4100AF120QG

购买数量

总价金额： ￥ 0


样品申购


收藏

推荐替代

查看更多 >
暂无推荐
E-Switch

品牌:

E-Switch

型号:

TL4100AF120QG

编号:

D4746935

包装:

剪切带（CT） & Digi-Reel® 得捷定制卷带

批号:

-

封装:

-

描述:

SWITCH TACTILE SPST-NO 0.05A 12V

数据手册
  • 产品参数
  • 数据手册PDF

详细描述：侧面触动 触摸开关 SPST-NO 边缘安装，直角


产品参数

产品属性 属性值
不同电压时额定接触电流 0.05A @ 12VDC
侵入防护 -
制造商 E-Switch
包装 卷带（TR），剪切带（CT），Digi-Reel® 得捷定制卷带
基本产品编号 TL4100
外形 6.20mm x 2.50mm
安装类型 边缘安装，直角
工作温度 -40°C ~ 85°C
开关功能 关-瞬时
开关行程 0.15mm
操作力 120gf
机械寿命 1，000，000 次循环
照明 不发光
照明电压（标称值） -
照明类型，颜色 -
特性 -
电路 SPST-NO
端接样式 鸥翼
系列 TL4100
致动器方向 侧面触动
致动器材料 -
致动器离 PCB 高度，垂直 -
致动器类型 矩形按钮
致动器长度，直角 2.00mm
零件状态 在售

PDF描述：TL4100 SERIES TL4100系列

产品概述

TL4100AF120QG 产品概述

一、产品简介

TL4100AF120QG 是 E-Switch 出品的一款小型侧面触动贴片轻触开关，属于 TL4100 系列。该开关为 SPST 常开（NO）、关-瞬时动作，尺寸仅 6.20mm x 2.50mm，适合对体积和高度有严格要求的电子产品按键设计。包装方式为卷带（TR），零件状态为有源供货，便于表面贴装自动化生产。

二、关键电气与机械参数

  • 触点额定：0.05A @ 12VDC（低电流信号切换）
  • 操作力：120gf，触感清晰且反馈稳定
  • 行程：0.15mm（短行程，触发迅速）
  • 机械寿命：1,000,000 次循环，适合高次数按压场景
  • 工作温度：-40°C ~ 85°C，适应广泛环境条件

三、结构与封装特性

该款为矩形按钮、侧面触动设计，致动器长度（直角）为 2.00mm，适合边缘安装的直角封装。端接为鸥翼（gull-wing），便于 SMT 贴装与回流焊接；非发光款式，不含指示照明元件。小尺寸与鸥翼端子结合，利于自动化装配和可靠焊接。

四、典型应用场景

适用于消费电子、遥控器、便携设备、仪器面板、键盘或任何需要低电流信号输入与短行程触控的产品。由于额定电流较低，不建议用于高功率或交流主电路的直接切换，应用于信号采集与控制线路。

五、设计与应用建议

  • PCB 布局：保留侧面致动器周边足够空间，按厂商推荐焊盘模板进行鸥翼焊盘设计，确保回流焊后贴合良好。
  • 使用与手感：120gf 相对偏硬，适合需要明确触感反馈的场合；若面板下有按键帽，需验证整体操作力与行程。
  • 电气保护：为保障长期可靠性，建议在信号端加入消抖电路与必要的 ESD 保护。
  • 生产与储存：卷带包装适合贴片机取料，回流焊前确认是否需烘烤以避免吸湿问题（按厂方资料或品质工程规范操作）。

六、采购与验证

订购时以完整料号 TL4100AF120QG 为准，注意包装为卷带（TR）。在正式投产前，应进行样件测试，验证触发力、行程、焊接工艺兼容性及在目标环境下的寿命表现，确保满足产品可靠性要求。
