TL1240RQ1JCLR 产品概述
一、产品定位与简介

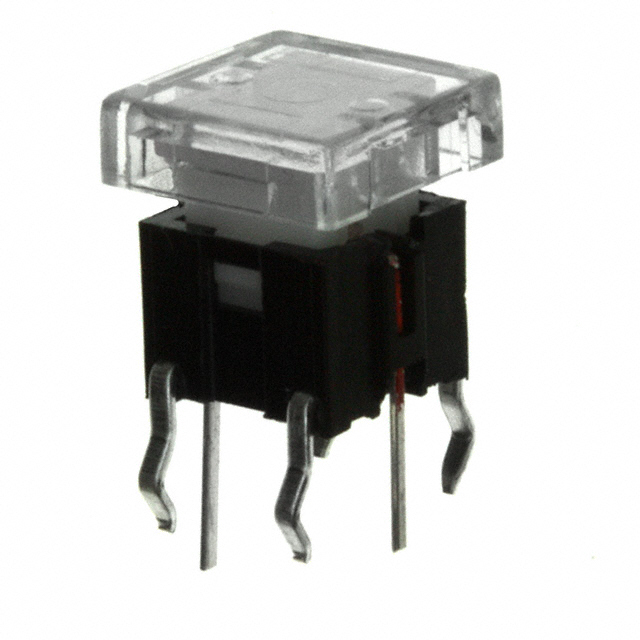

TL1240RQ1JCLR 为 E-Switch 出品的小型带发光触动开关，属于 TL1240 系列。该器件为单刀单掷（SPST-NO）、瞬时型按键（按下闭合，释放断开），采用通孔 PC 引脚，整体外形 6.00 mm × 6.00 mm，方形顶按致动器，致动器离 PCB 高度 8.20 mm，适合面板或 PCB 前面交互和指示应用。
二、电气性能要点
- 额定接触电流：0.05 A @ 12 VDC（低电流信号用途优先）
- 照明：内置红色 LED，标称电压 2.3 VDC（使用时需外接限流电阻并注意极性）
- 电路形式：SPST-NO（瞬时）
- 工作温度范围：-20°C 至 70°C
三、机械与操作特性
- 操作力：160 gf（具明显按压手感）
- 行程：0.25 mm（短行程，触感敏捷）
- 致动器材料：聚对苯二甲酸丁二酯（PBT），耐候与尺寸稳定性良好
- 机械寿命：100,000 次循环，适合需要频繁按压但非重载的场合
四、安装与设计提示
- 采用通孔 PC 引脚，适用于波峰或手工插件后再流焊固定；焊接时避免过长高温暴露以免损伤 LED 或塑料件。
- 外置限流电阻：LED 标称电压 2.3 V，选阻时按供应电压与目标 LED 电流计算（例如，若目标电流 2–10 mA，则按 R=(Vsup-2.3)/I 估算）。
- 尺寸紧凑，PCB 布局时确认引脚间距与开孔尺寸，详情以原厂数据手册为准。
五、适用场景与优点
适合控制面板、便携设备按键、背光指示按键、人机界面（HMI）以及低电流检测与切换场景。优点包括体积小、集成红色指示光、良好触感与可靠的机械寿命，便于在空间受限且需指示状态的位置使用。
六、注意事项与选型建议
- 该开关额定接触电流较低，不适合直接驱动大功率负载或高电流回路，需要与驱动器或继电器配合。
- 选型时确认开关的瞬时动作类型符合系统需求（短按闭合）。
- 包装形式为散装（Bulk），量产装配请提前确认供应与包装方式以便贴装效率。
如需进一步的引脚尺寸、PCB 钻孔建议或电路连接范例，可提供您所用电源电压与目标 LED 电流，我将据此给出更具体的电阻计算与 PCB 布局参考。
