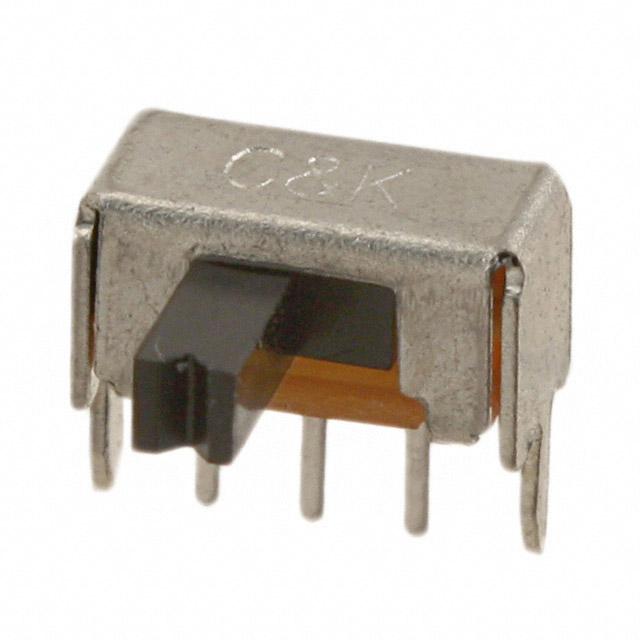

C&K OS102011MA1QN1 滑动开关产品概述

一、产品定位与核心属性

OS102011MA1QN1是国际元器件品牌C&K推出的小型单刀双掷（SPDT）滑动开关，主打「紧凑尺寸+基础可靠性能」，针对低功耗电子设备的功能切换需求设计，覆盖消费电子、工业辅助控制、小型医疗设备等多场景，是传统小型切换电路的实用型解决方案。

二、关键技术参数详解

该产品参数明确了适用边界与性能优势，核心如下：

（一）电气参数

• 额定电流：100mA（直流/交流通用，负载功率≤1.2W）；
• 额定电压：12V（直流），适配传感器信号、小型LED控制等低功耗电路；
• 接触电阻：稳定在100mΩ以内（C&K同类产品经验值），无明显信号衰减。

（二）机械参数

• 开关高度：8.4mm（PCB表面到滑钮顶部），适配厚度≤10mm的设备空间；
• 滑钮形状：矩形柱状，按压面积适中，操作不易打滑；
• 引脚样式：PC引脚（插件式），符合标准DIP封装规范，便于焊接。

（三）寿命与环境参数

• 工作寿命：1万次（额定参数下稳定切换次数）；
• 工作温度：-30℃~+70℃，覆盖我国大部分室内外环境；
• 储存温度：参考同类产品为-40℃~+85℃，满足长期存放需求。

三、结构设计特点

围绕「小型化+可靠操作」设计，核心特点如下：

（一）SPDT电路结构

单刀双掷设计实现一路信号双向切换（如引脚1通2或通3），无需额外切换电路，简化设计流程，适合「二选一」功能需求（如模式切换、信号源切换）。

（二）矩形柱状滑钮

避免圆形滑钮的打滑问题，拇指按压面积适中，潮湿或带手套操作（工业场景）下仍能精准切换，无卡顿、误触风险。

（三）PC引脚插件封装

相比贴片封装，更适合手工焊接或小批量生产；焊接后引脚与PCB结合牢固，不易因振动脱落（适配车载、手持设备）。

（四）小型化紧凑设计

8.4mm总高度（含引脚），可适配厚度≤10mm的设备外壳，满足便携式设备（如蓝牙耳机、充电头）、微型仪器的空间限制。

四、典型应用场景

结合参数与设计，核心应用如下：

（一）消费电子

• 小型音频设备：蓝牙耳机「单声道/立体声」切换、有线耳机「麦克风/音频」切换；
• 便携式充电器：快充/慢充模式切换、5V/9V输出选择；
• 小型玩具：遥控车「前进/后退」切换、电子玩具「音效/静音」切换。

（二）工业辅助控制

• 小型传感器：温湿度传感器「模拟/数字输出」切换；
• 工业手持终端：扫码枪「扫描/设置模式」切换、数据采集器「存储/传输」切换；
• 微型电机：步进电机「正转/反转」切换（负载≤1.2W）。

（三）小型医疗设备

• 便携式监护仪：血氧仪「显示/报警模式」切换；
• 家用医疗：电子体温计「℃/℉」切换、血压计「静音/报警」切换。

（四）汽车电子辅助

• 车载小电器：充电器「快充/普通充电」切换、氛围灯「单色/多色」切换（需注意车内温度≤70℃）。

五、可靠性与环境适应性

（一）寿命可靠

1万次切换寿命，满足常规设备3-5年使用周期（消费电子每天1次≈9年，工业设备每天10次≈2.7年）。

（二）温区覆盖广

-30℃~+70℃适配东北冬季（-25℃）、南方夏季（38℃）等环境，无触点氧化或壳体变形风险。

（三）电气稳定

额定参数下切换无瞬间短路/开路，接触电阻稳定，保证信号传输准确（如传感器信号无丢失）。

六、安装与注意事项

（一）安装方式

采用插件式PC引脚，需配合PCB DIP焊盘（孔径0.8-1.0mm），手工焊接（烙铁260℃以内，≤3秒）或波峰焊（240-250℃，≤5秒）均可。

（二）操作注意

• 滑钮操作施加垂直力，避免侧向力卡滞；
• 预留≥2mm滑钮滑动间隙；
• 避免腐蚀性气体（硫化氢、氯气）环境，防止触点氧化。

总结

C&K OS102011MA1QN1是一款小型化、高可靠、低成本的SPDT滑动开关，平衡了尺寸与性能，适用于多领域低功耗电路切换需求。矩形滑钮、插件封装、宽温区设计等特点，使其成为消费电子、工业辅助控制的实用选择。
