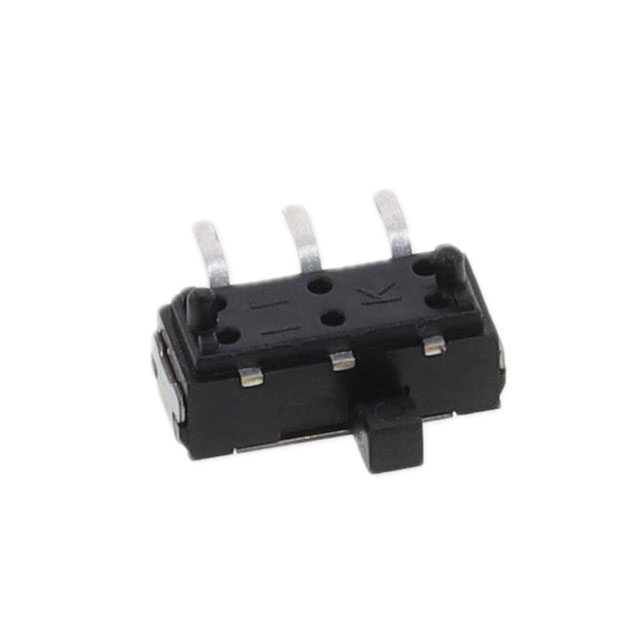

JS102011SAQN 滑动开关产品概述
JS102011SAQN是C&K推出的一款紧凑型单刀双掷（SPDT）滑动开关，针对低功耗电路的信号切换设计，具备小型化、高可靠性等特点，适配多种电子设备的高密度安装需求。
一、核心基础参数
该型号开关的基础参数覆盖电气、机械及封装维度，具体如下：
- 电路结构：单刀双掷（SPDT），可实现1路输入与2路输出的切换控制，满足简单模式切换需求；
- 操作部件：矩形柱状滑钮，拨动行程明确，操作手感稳定，便于手动精准切换；
- 引脚与安装：SMD接片式引脚，卧贴安装方式，无需插件孔即可焊接于PCB表面，有效缩小电路体积；
- 电气性能：额定电流300mA（DC/AC通用）、额定电压6V（DC），适配低功耗电路的通断/切换控制；
- 机械寿命：5000次操作循环，满足中等频率切换场景的可靠性需求；
- 环境适应性：工作温度范围-40℃至+85℃，覆盖工业、消费类电子的常规环境温度波动。
二、关键设计优势
JS102011SAQN的设计针对小型化与可靠性优化，核心优势体现在：
- 高密度适配：SMD接片引脚+卧贴安装，器件整体高度低（典型值约2mm），可集成于智能穿戴、便携设备等对空间敏感的产品中，无需额外插件空间；
- 稳定操作手感：矩形滑钮采用防滑设计，拨动时无卡顿，切换状态明确，避免误操作；
- 宽温可靠运行：-40℃至+85℃的温宽范围，可满足户外手持设备（如低温测温仪）、车载电子（舱内温度波动）等场景的稳定工作；
- 低损耗电气性能：触点采用镀金处理（典型值0.3μm），接触电阻稳定（<50mΩ），减少信号传输损耗，适合模拟/数字信号切换。
三、典型应用场景
结合参数与设计优势，JS102011SAQN适用于以下场景：
- 消费类电子：智能手环（模式切换）、TWS耳机（配对模式）、蓝牙音箱（输入源切换）、小型加湿器（档位控制）；
- 工业控制：小型传感器节点（校准模式切换）、便携测试仪器（功能辅助切换）、工业遥控器（通道切换）；
- 车载电子：车载USB充电器（输出模式切换）、小屏控制器（空调模式辅助切换）；
- 通信设备：小型路由器（复位/配置模式）、无线AP（信号强度切换）。
四、品牌与可靠性保障
C&K作为全球开关领域的知名品牌，JS102011SAQN的可靠性得到体系化保障：
- 生产符合ISO 9001、IATF 16949质量体系，每批次经过电气性能（接触电阻、绝缘电阻）、机械寿命、温湿环境（-40℃~+85℃循环）测试；
- 触点采用镀金工艺，抗氧化、抗腐蚀能力强，延长实际使用寿命；
- 符合RoHS、REACH环保标准，适配全球市场的环保要求。
五、使用注意事项
为确保开关性能与寿命，使用时需注意：
- 焊接工艺：建议采用回流焊，焊接峰值温度≤260℃，时间≤10秒，避免高温损坏内部结构；
- 引脚处理：焊接前确保PCB焊盘清洁无氧化，避免过度弯折引脚；
- 操作规范：拨动滑钮时避免过度用力，不建议在通电状态下频繁切换（建议切换间隔≥1秒）；
- 存储条件：存储于干燥环境（湿度<60%）、温度15-35℃，避免长期暴露于高盐雾、高湿环境。
